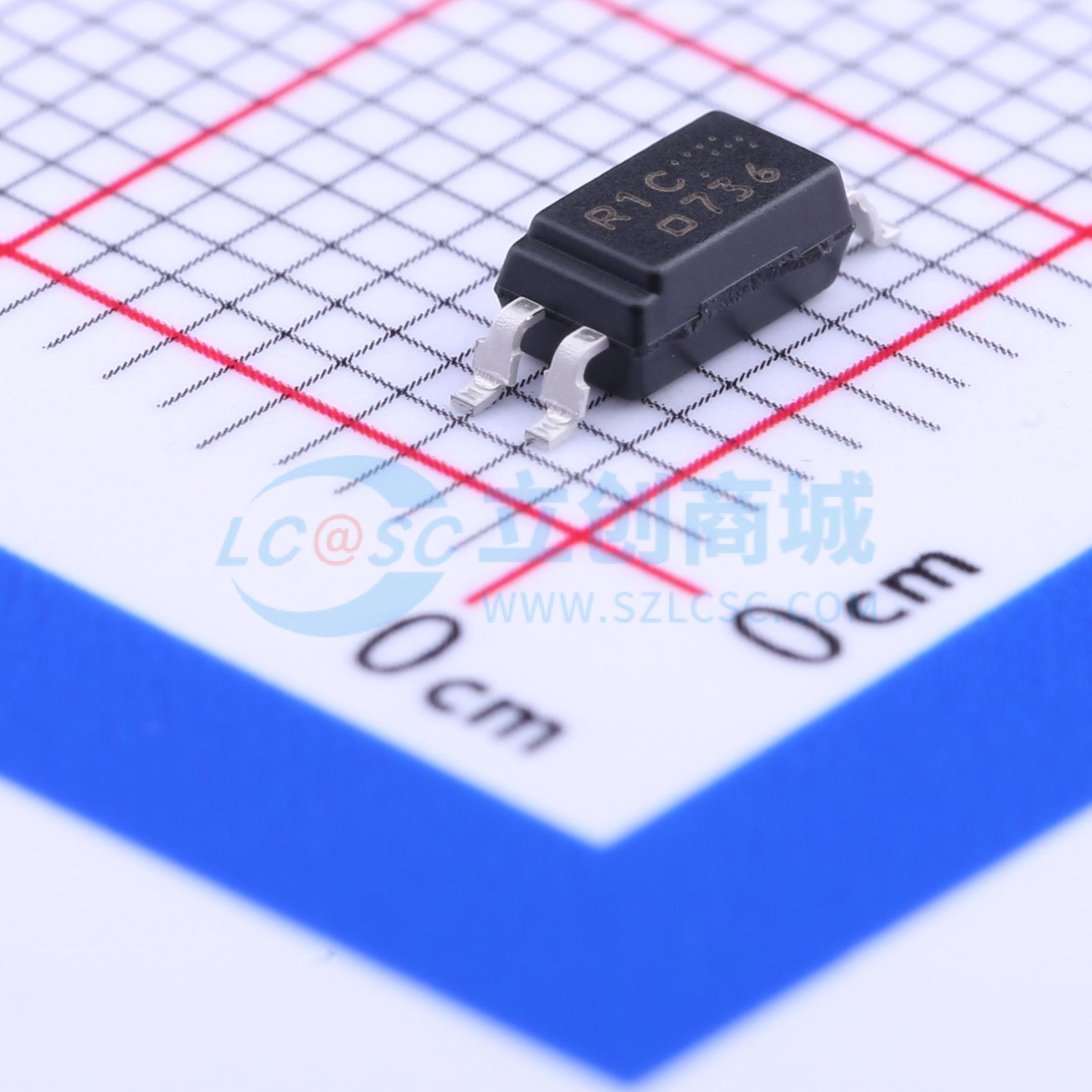

温馨提醒：图片仅供参考，商品以实物为准
PS2801C-1-F3
DC输入 隔离电压(rms):2500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些产品为光耦合隔离器，在塑料SSOP封装中集成了一个砷化镓（GaAs）发光二极管和一个NPN硅光电晶体管，适用于高密度应用，具备出色的性价比。该封装具有屏蔽作用，可阻隔环境光。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2801C-1-F3
- 商品编号
- C133872
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 130mV@10mA,2mA | |
| 上升时间(tr) | 5us@2mA,100Ω | |
| 下降时间 | 7us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 30mA |
商品概述
这些产品是光耦合隔离器，在塑料SSOP封装中包含一个GaAs发光二极管和一个NPN硅光电晶体管，适用于高密度应用，具有出色的性价比。 该封装具有屏蔽作用，可阻隔环境光。
商品特性
- 高隔离电压（BV = 2500 Vr.m.s.）
- 小型薄型封装（4、16引脚SSOP，引脚间距1.27 mm）
- 高集电极 - 发射极电压（VCEO：80 V）
- 无铅产品
- 安全标准
- 获UL认证：档案编号E72422
- 获CSA认证：编号CA 101391（CA5A、CAN/CSA - C22.2 60065、60950）
- 获BSI认证（BS EN 60065、BS EN 60950）（仅适用于PS2801C - 1）
- 获DIN EN 60747 - 5 - 5（VDE 0884 - 5）认证（可选）
应用领域
- 可编程逻辑控制器
- 测量仪器
- 电源混合集成电路
