温馨提醒：图片仅供参考，商品以实物为准

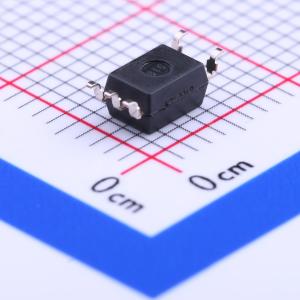

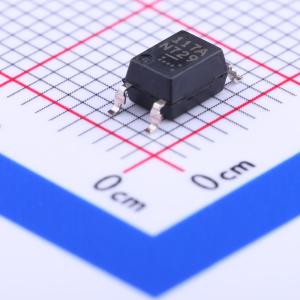

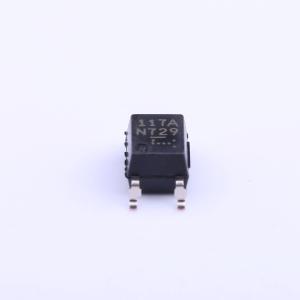

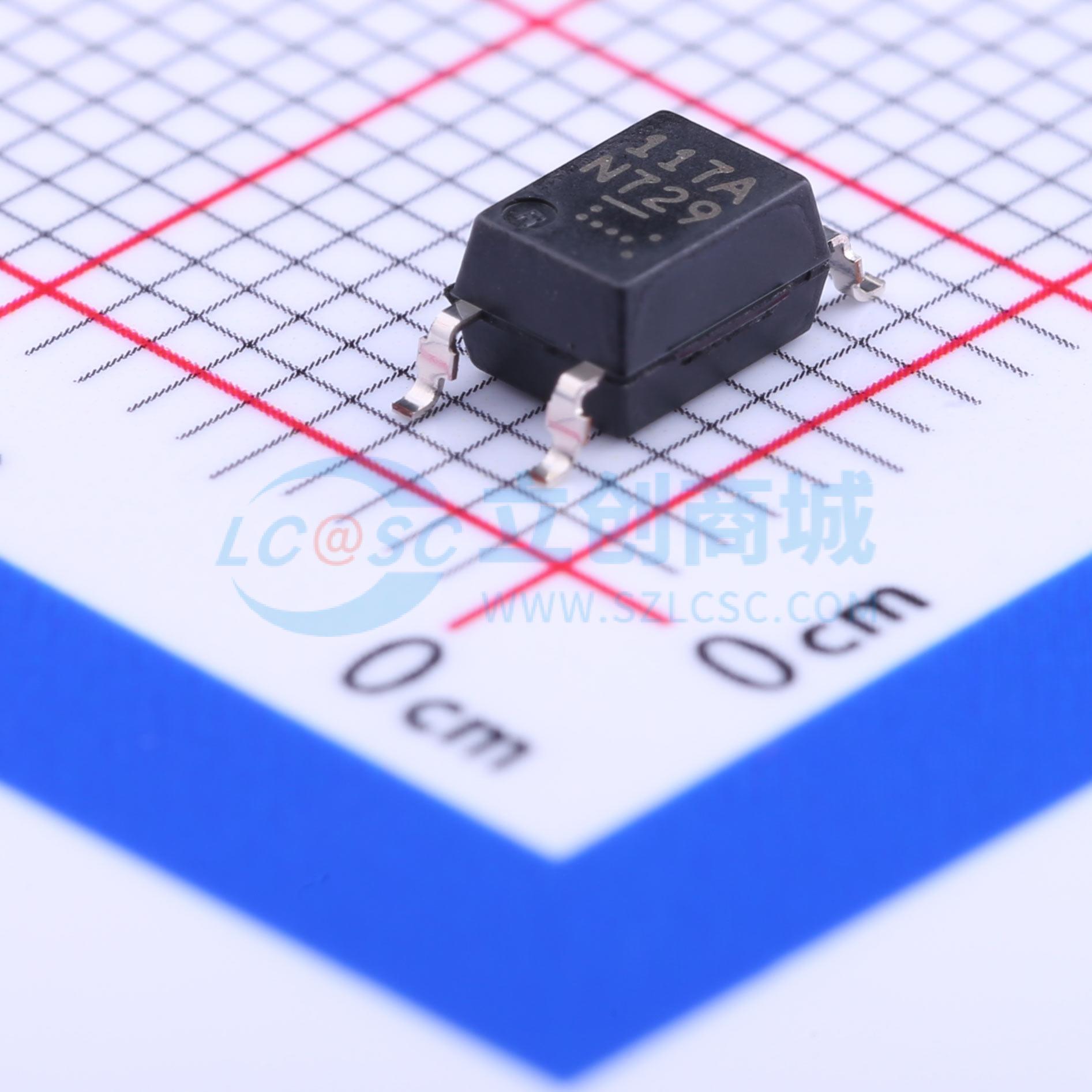

PS9117A-F3-AX
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS9117A 是一款高速光耦合低电平有效型隔离器，其输入侧采用 GaAlAs 发光二极管（LED），输出侧在同一芯片上集成了光电二极管和信号处理电路。PS9117A 专为实现高共模瞬态抗扰度（CMR）和低脉冲宽度失真而设计，适用于高密度应用场景。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS9117A-F3-AX
- 商品编号
- C133879
- 商品封装
- SOIC-5-175mil
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 40mW | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.65V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 30mA |
应用领域
- 测量设备
- PDP FA 网络
