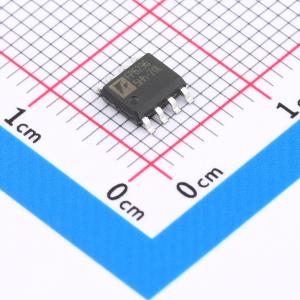

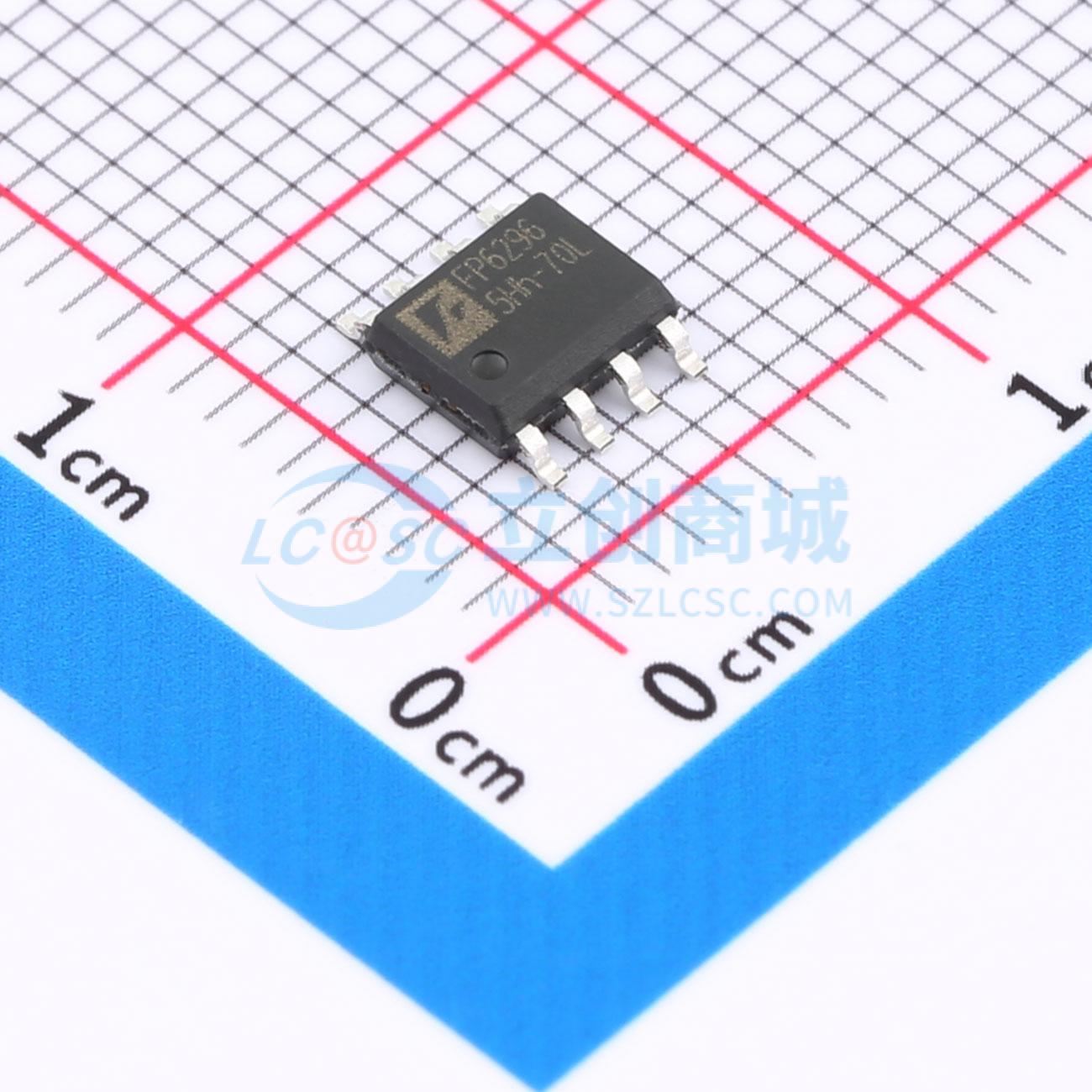

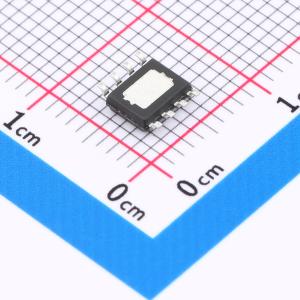

FP6296XR-G1

10A非同步PWM升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FP6296是一款10A非同步PWM升压转换器,具有2.7V至12V的输入电压范围,可调输出电压最高可达13V。内置14V/10A的MOSFET,开关频率为400kHz。具有过温保护和内部软启动功能。
品牌名称: Advanced Analog Technology(类比)
商品型号: FP6296XR-G1
商品编号: C133888
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.42克(g)
网友设计参考: 10A大电流升压快充电路

商品参数

商品概述

FP6296是一款电流模式升压型DC-DC转换器。其内置15mΩ功率MOSFET的PWM电路使该稳压器具备高功率效率。误差放大器的同相输入端连接到1.2V精密参考电压。电流模式控制和外部补偿网络使系统的稳定变得轻松且灵活。 FP6296采用SOP-8L(EP)封装，适用于对空间要求较高的应用领域PCB。

商品特性

电源电压工作范围：2.7V至12V
可调输出电压最高可达13V
内部固定PWM频率：400KHz
精密反馈参考电压：1.2V（±2%）
内部15mΩ、10A、14V功率MOSFET
关断电流：1μA（最大值）
过温保护
内部软启动功能
可调过流保护：2A至10A
封装：SOP-8L(EP)

应用领域

充电器
LCD显示器
数码相机
手持设备
便携式产品
移动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~12V
	输出电压	13V
	输出电流	10A
	开关频率	400kHz
	工作温度	-25℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	450uA
	开关管(内置/外置)	内置
	输出类型	可调
