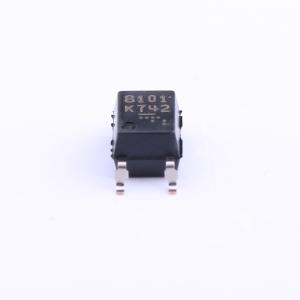

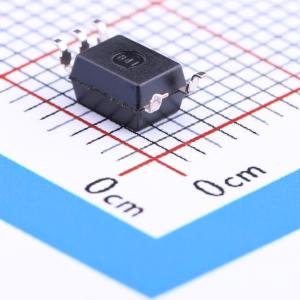

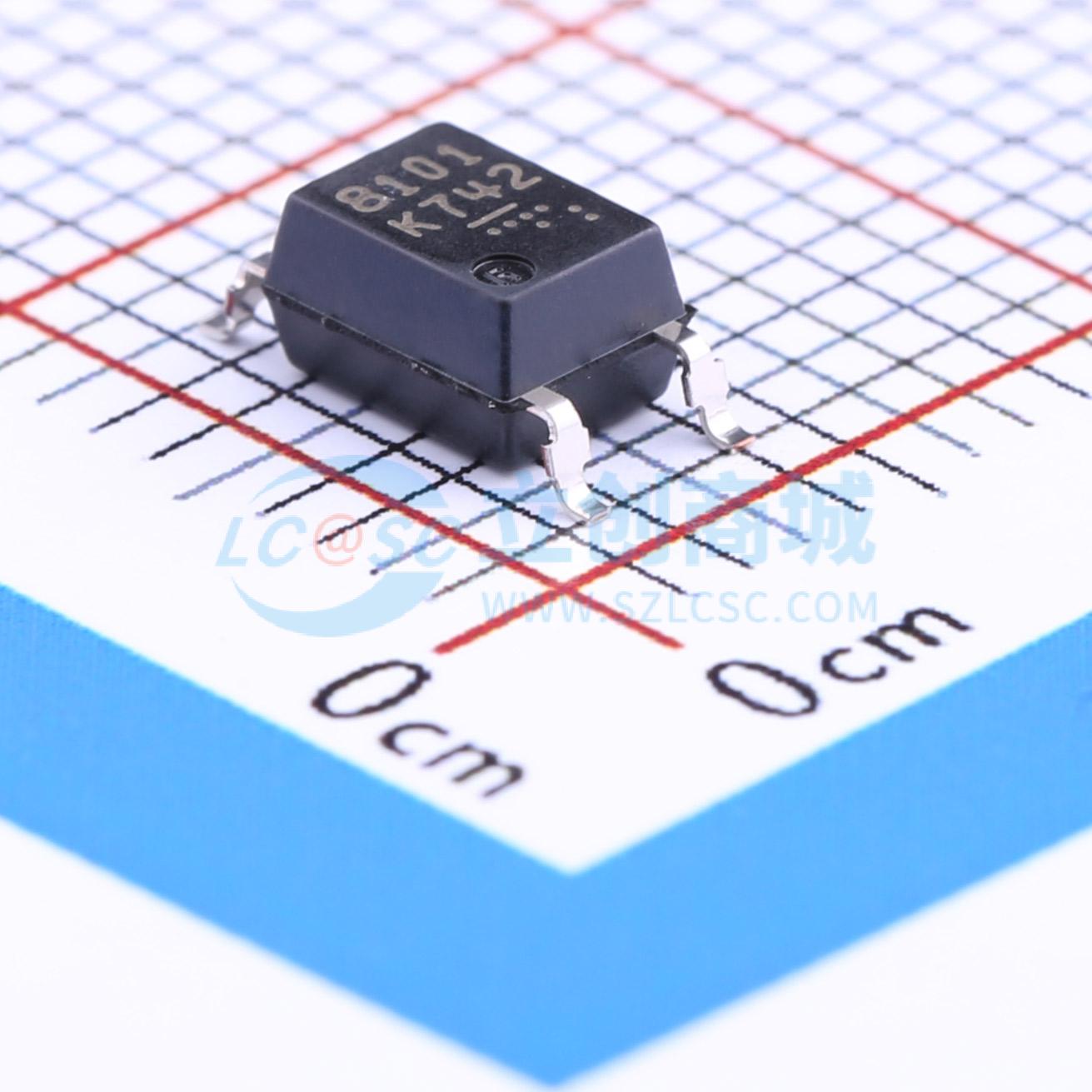

PS8101-F3-AX
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种光耦合隔离器，在发光二极管（输入侧）包含一个GaAlAs LED，在输出侧包含一个PIN光电二极管和一个高速放大器晶体管，集成在一个芯片上。这是一种用于高密度应用的塑料SOP（小外形封装）类型。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS8101-F3-AX
- 商品编号
- C133876
- 商品封装
- SOP-5-175mil
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~35V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 15% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 800ns | |
| 传播延迟 tpHL | 1.2us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 100mW | |
| 输出电压 | 35V | |
| 正向压降(Vf) | 1.7V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
