温馨提醒：图片仅供参考，商品以实物为准

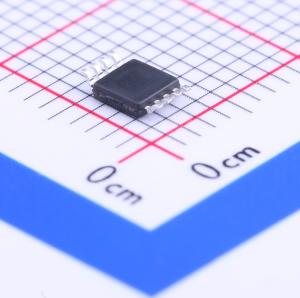

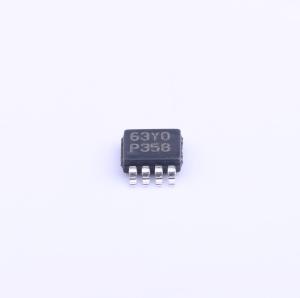

LPV358MM/NOPB
通用型、低电压、低功耗、轨到轨输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LPV358-N 双通道、5V、152kHz、低静态电流 (7μA)、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LPV358MM/NOPB
- 商品编号
- C133971
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 152kHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 100V/ms | |
| 输入偏置电流(Ib) | 2nA | |
| 输入失调电流(Ios) | 600pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 146nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 71dB | |
| 静态电流(Iq) | 15uA | |
| 输出电流 | 16mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LPV321-N单路、LPV358-N双路、LPV324-N四路通用低压低功耗轨到轨输出运算放大器，属于低功耗版本运算放大器，每通道在5V条件下电源电流为9μA，具备轨到轨输出摆幅能力，输入共模电压范围包含地，可满足低电压、低功耗运行、节省空间的应用需求。芯片采用亚微米硅栅BiCMOS工艺制造，具备双极型输入输出级，可提升噪声性能，提高输出电流驱动能力。小封装可节省印刷电路板空间，支持小型便携式电子设备设计，可让设计者将器件放置在更靠近信号源的位置，减少噪声拾取，提升信号完整性。
商品特性
- 具备2.7V和5V额定性能，无交越失真
- 采用节省空间的封装，LPV321-N可提供5引脚SC70封装，尺寸为2×2.1×1mm
- 工作温度范围为-40℃至85℃
- 增益带宽积为152kHz，整体具备低电源电流特性，其中LPV321-N电源电流为9μA，LPV358-N为15μA，LPV324-N为28μA
- 100kΩ负载下具备轨到轨输出摆幅，输出摆幅范围为V+ - 3.5mV至V- + 90mV
- 输入共模电压范围为-0.2V至V+ - 0.8V，输入共模电压范围包含地
- 具备优异的速度功率比，仅9μA电源电流即可实现152kHz的带宽
- 小尺寸封装可节省印刷电路板空间，便于小型化设备设计
- 采用亚微米硅栅BiCMOS工艺制造，采用双极型输入输出级，可优化噪声性能与输出电流驱动能力
- 微功耗电源电流
应用领域
- 有源滤波器
- 通用低压应用
- 通用便携式设备
