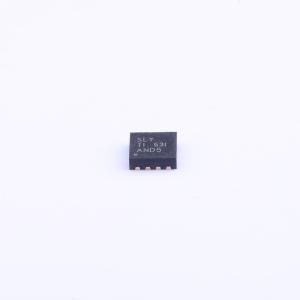

TPS7A8101QDRBRQ1

800mV~6V 1A 6.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TPS7A8101-Q1 汽车类低噪声、高带宽、高 PSRR、
品牌名称: TI(德州仪器)
商品型号: TPS7A8101QDRBRQ1
商品编号: C133987

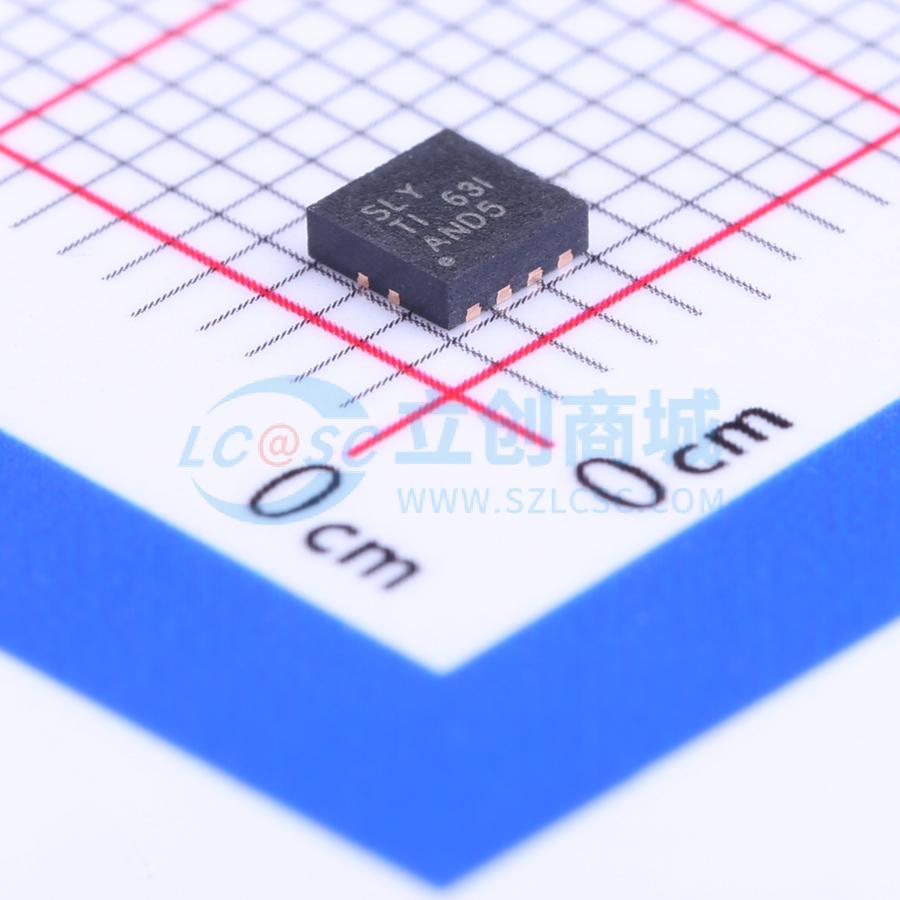

商品封装: VSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.203克(g)

商品参数

商品概述

TPS7A8101-Q1 低压降线性稳压器(LDO) 在输出噪声情况下可提供极佳的性能和电源抑制比(PSRR)。这款LDO 使用一个先进的双极CMOS (BiCMOS) 工艺和一个功率金属氧化物半导体场效应晶体管(PMOSFET) 无源器件来实现极低噪音、出色瞬态响应和极佳的PSRR 性能。 TPS7A8101-Q1 器件与 4.7μF 陶瓷输出电容器一起工作时保持稳定，并使用一个精确电压基准和反馈环路在所有负载、线路、过程和温度变化范围内实现至少 3% 的精度。这款器件在 TA=-40°C 至 +125°C 的温度范围完全额定运行，并采用装有散热焊盘的 3mm×3mm SON-8 封装。

商品特性

符合汽车应用要求，具有符合AEC-Q100 的下列结果：
- 器件温度1 级： -40°C 至 125°C 的环境运行温度范围
- 器件人体模型(HBM) 静电放电(ESD) 分类等级H2
- 器件充电器件模型(CDM) ESD 分类等级C4B
具有使能功能的低压降1A 稳压器
可调节输出电压：0.8V 至6V
宽带宽高PSRR：
- 1kHz 时为80dB
- 100kHz 时为60dB
- 1MHz 时为54dB
低噪音： 23.5μVRMS 典型值(100Hz 至100kHz)
在使用 4.7μF 输出电容时保持稳定
出色的负载和线路瞬态响应
总体精度 3% （在负载、线路、温度范围内）
过流和过温保护
极低压降：1A 时的典型值为 170mV
封装方式： 3mm×3mm 小外形尺寸无引线(SON)-8

应用领域

汽车应用中的射频(RF) 电源
汽车用高级驾驶员辅助系统(ADAS) 电子控制单元(ECU)
远程信息处理控制单元
音频
高速接口(I/F)（锁相环(PLL) 和压控振荡器(VCO)）

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6.5V
	输出电压	800mV~6V
	输出电流	1A
	电源纹波抑制比(PSRR)	82dB@(1kHz)
	压差	500mV@(1A)

	属性	参数值
	静态电流(Iq)	-
	噪声	23.5uVrms
	功能特性	输入欠压保护；过流保护；使能控制；热关断
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
