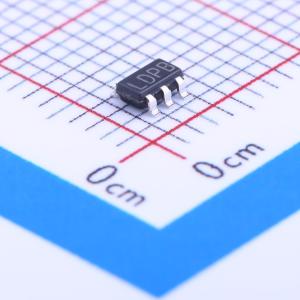

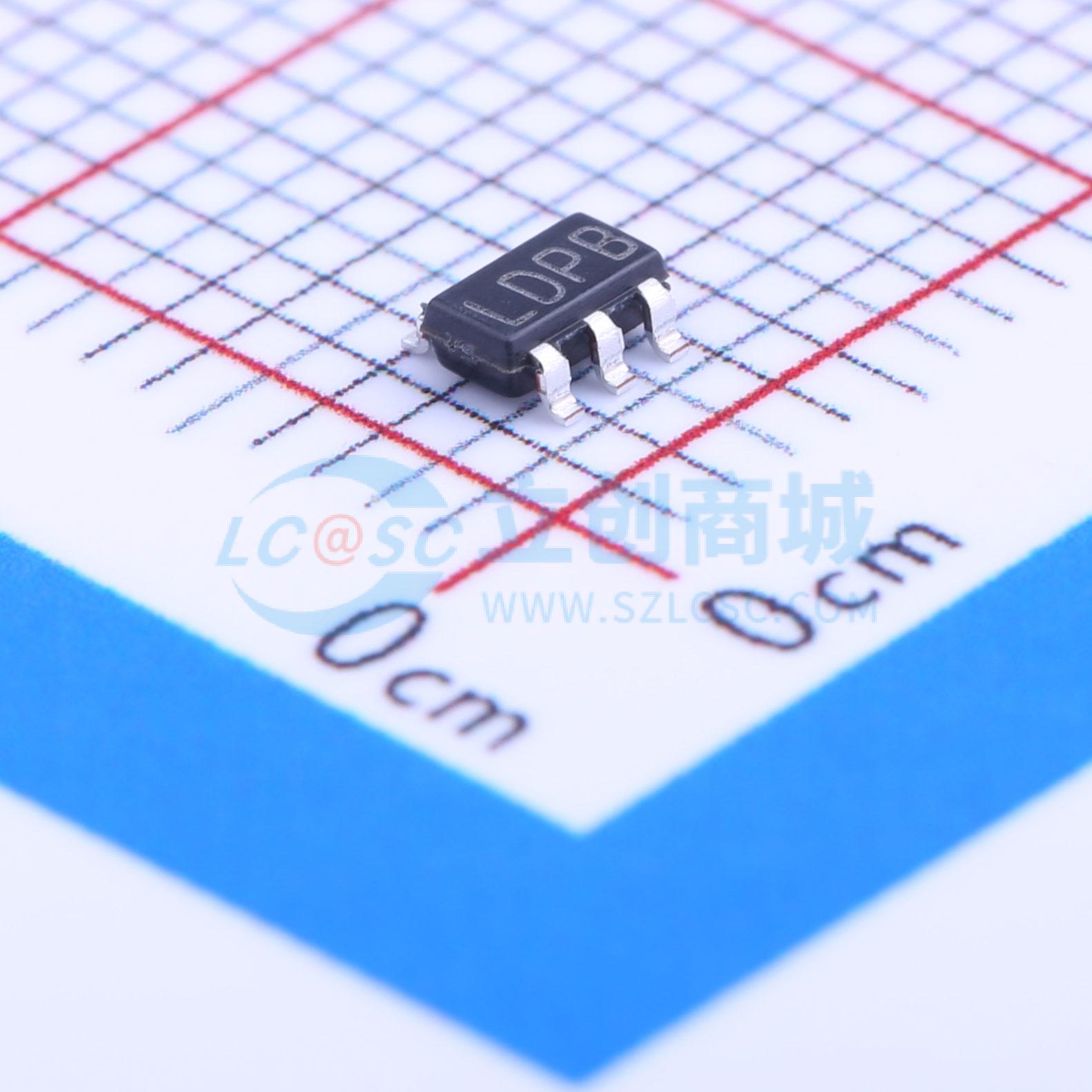

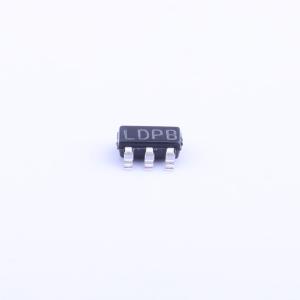

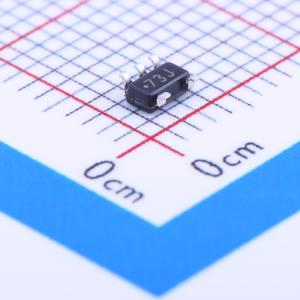

温馨提醒：图片仅供参考，商品以实物为准

LP3985IM5-3.2/NOPB

具有旁路和使能功能的 150mA、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3985 具有旁路和使能功能的 150mA、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP3985IM5-3.2/NOPB
商品编号: C134119
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

LP3985专为对性能和空间有严格要求的便携式和无线应用而设计。LP3985针对电池供电系统进行了性能优化，可实现超低噪声、极低的压差和低静态电流。在压差状态下，稳压器接地电流仅略有增加，进一步延长了电池使用寿命。 LP3985搭配一个小的1µF ±30%陶瓷或高品质钽输出电容即可保持稳定。DSBGA封装所需的印刷电路板面积最小——整个应用电路面积可小于2mm×2.5mm，仅为1206封装尺寸的一小部分。可选的外部旁路电容可降低输出噪声，同时不会减慢负载瞬态响应速度。通过利用内部上电电路对旁路电容进行主动预充电，可实现快速启动时间。在低频下，电源抑制比优于50dB，在1kHz时开始下降。在电池供电电路常见的低输入电压水平下，仍能保持较高的电源抑制比。

商品特性

输入电压：2.5V至6V
150mA负载时，最大压差为100mV
经验证的150mA输出
关断时静态电流≤1.5μA
快速开启时间：200μs（典型值）
在10Hz至100kHz范围内，输出噪声为30μV_RMS（典型值）
工作结温范围为-40°C至125°C
标准输出电压为2.5V、2.6V、2.7V、2.8V、2.85V、2.9V、3V、3.1V、3.2V、3.3V、4.7V、4.75V、4.8V和5V
逻辑控制使能
搭配陶瓷和高品质钽电容时保持稳定
快速开启
热关断和短路电流限制

应用领域

CDMA手机
宽带CDMA手机
GSM手机
便携式信息设备
手机及类似的电池供电无线应用

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.2V
	输出电流	150mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)
	压差	100mV@(150mA)

	属性	参数值
	静态电流(Iq)	140uA
	噪声	30uVrms
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
