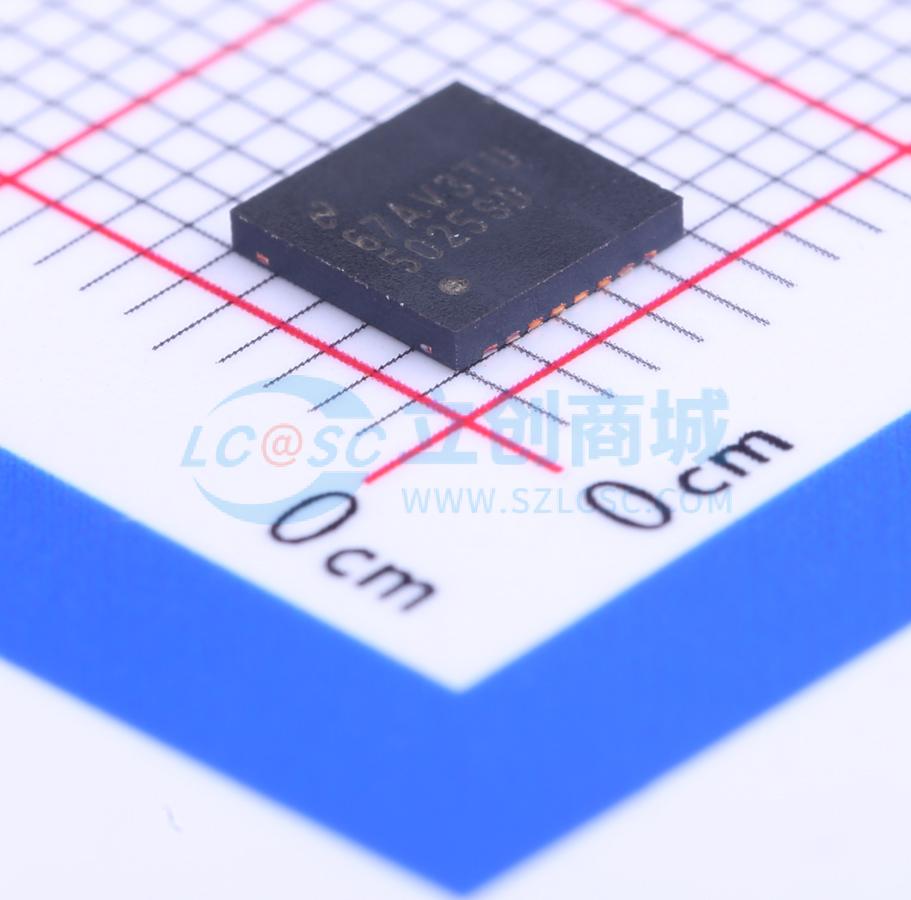

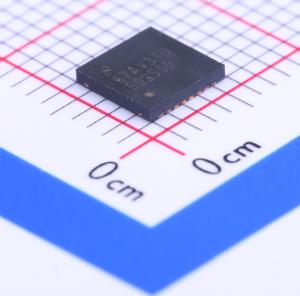

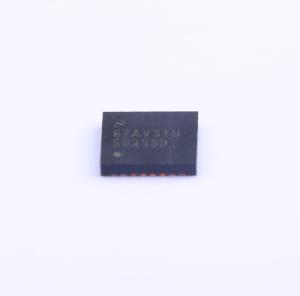

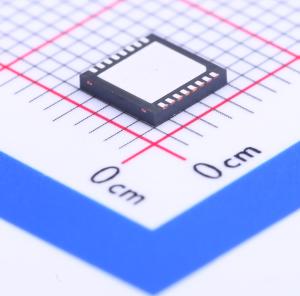

LM5025SD/NOPB

高效率DC-DC电源转换器控制器

描述: LM5025是一款用于高效率DC-DC电源转换器的控制器,采用主动箝位技术,提供更高的效率和更大的功率密度。该控制器包括高电压启动调节器、线性欠压锁定、软启动、振荡器同步功能、精密参考和热关断功能。
品牌名称: TI(德州仪器)
商品型号: LM5025SD/NOPB
商品编号: C134122
商品封装: WSON-16-EP(5x5)
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

LM5025 PWM控制器包含了实现采用主动箝位和复位技术的电源转换器所需的所有功能。可以配置为控制P通道箝位开关或N通道箝位开关。与传统的捕获绕组或RDC箝位和复位技术相比，使用主动箝位技术可以实现更高的效率和更大的功率密度。

提供了两个控制输出：主电源开关控制（OUT_A）和主动箝位开关控制（OUT_B）。主动箝位输出可以配置为指定的重叠时间（适用于P通道开关应用）或指定的死区时间（适用于N通道应用）。两个内部复合栅极驱动器并联MOS和双极型器件，提供卓越的栅极驱动特性。该控制器设计用于高速操作，包括振荡器频率范围高达1 MHz以及总PWM和电流检测传播延迟小于100 ns。

LM5025包括一个高压启动调节器，可在13 V至90 V的宽输入范围内工作。其他功能还包括：线路欠压锁定（UVLO）、软启动、振荡器上升和下降同步能力、精密参考电压和热关断。

商品特性

内部启动偏置稳压器
3A复合主栅极驱动器
可编程线路欠压锁定（UVLO），具有可调滞后
带前馈的电压模式控制
可调双模式过流保护
主输出和有源箝位输出之间的可编程重叠或死区时间
伏秒箝位
可编程软启动
前沿消隐
单电阻可编程振荡器
振荡器上升和下降同步能力
精密5V参考电压
过热关断

应用领域

服务器电源供应器
48V电信电源供应器
42V汽车应用
高效直流到直流电源供应器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 30 个)

个

起订量：30 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8V~15V
	输出电压	-
	输出电流	3A
	开关频率	580kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	-
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
