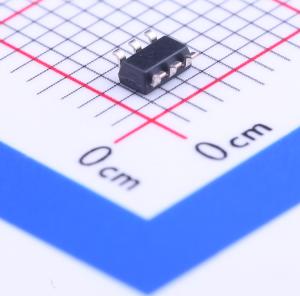

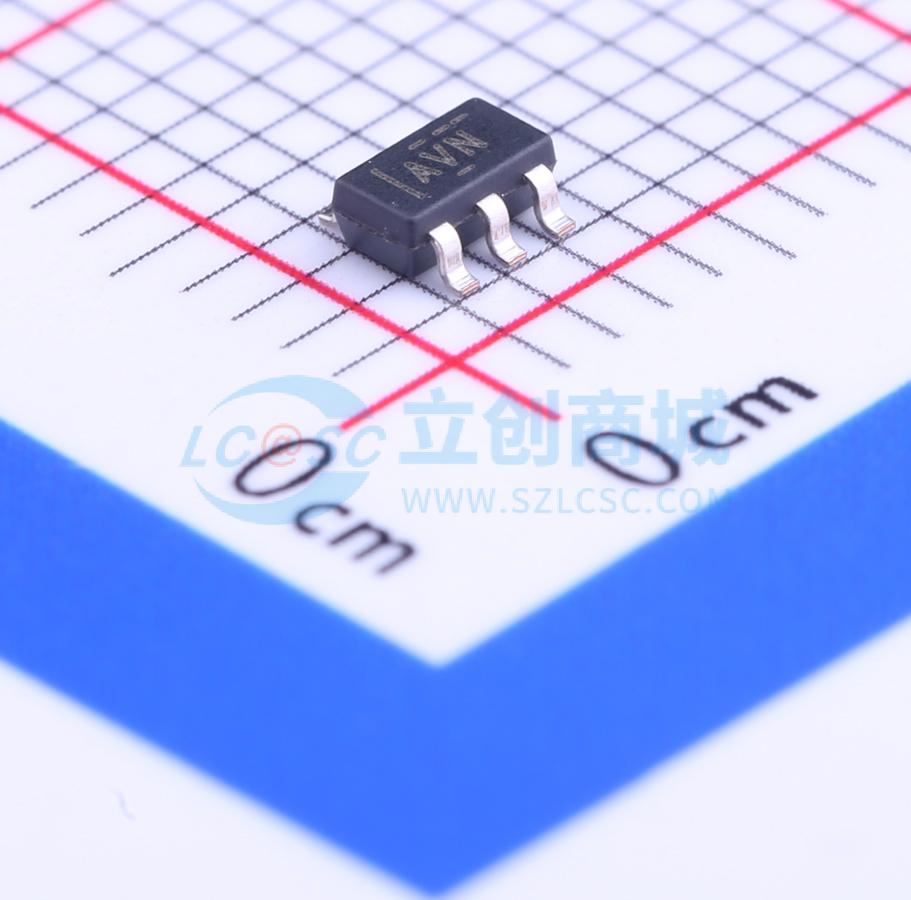

温馨提醒：图片仅供参考，商品以实物为准

TPS3808G50DBVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3808 具有可编程延迟和手动复位功能的低静态电流监控器
品牌名称: TI(德州仪器)
商品型号: TPS3808G50DBVR
商品编号: C134123
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS3808系列微处理器监控电路可监控0.4 V至5 V的系统电压。当检测电压降至预设阈值以下，或手动复位（MR）引脚电平变为低电平时，该电路会输出漏极开路的复位（RESET）信号。在检测电压和手动复位（MR）信号分别恢复到各自的阈值以上后，复位输出信号会在用户可调节的延迟时间内保持低电平。 TPS3808器件采用精密基准源，在VΠ ≤ 3.3 V时可实现0.5%的阈值精度。复位延迟时间可通过以下方式设置：断开CT引脚，延迟时间为20 ms；使用电阻将CT引脚连接到VDD，延迟时间为300 ms；或者将CT引脚连接到外部电容，用户可将延迟时间调节在1.25 ms至10 s之间。TPS3808器件的典型静态电流极低，仅为2.4 μA，因此非常适合电池供电应用。该器件提供SOT - 23和2 mm × 2 mm WSON封装，工作温度范围为 - 40°C至125°C（TJ）。

商品特性

具有可调延迟时间的上电复位发生器：1.25 ms至10 s
极低的静态电流：典型值为2.4 μA
高阈值精度：典型值为0.5%
提供适用于0.9 V至5 V标准电压轨的固定阈值电压，且可调节至低至0.4 V的电压
手动复位（MR）输入
漏极开路复位（RESET）输出
温度范围： - 40°C至125°C
小型SOT - 23和2 mm × 2 mm WSON封装

应用领域

DSP或微控制器应用
笔记本电脑和台式电脑
个人数字助理（PDA）和手持产品
便携式和电池供电产品
FPGA和ASIC应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.7V~6.5V
	复位有效电平	低电平有效
	阈值电压	4.65V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	20ms
	工作温度	-40℃~+125℃
	静态电流(Iq)	2.4uA
