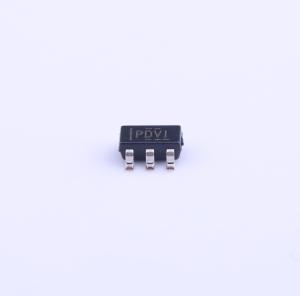

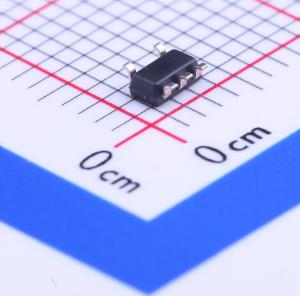

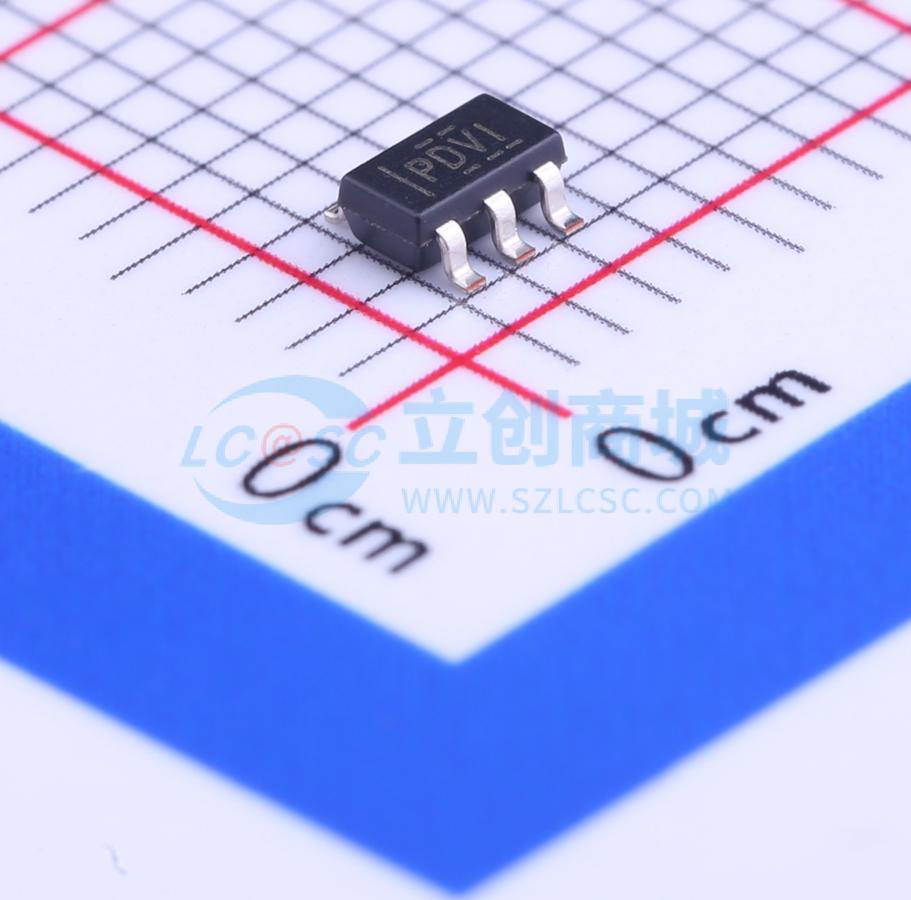

TPS3838K33DBVR

TPS3836、TPS3837 和 TPS3838 系列监控电路主要为基于 DSP 和处理器的系统提供电路初始化和时序监控功能。

上电期间，当电源电压 VDD 高于 1.1 V 时，RESET 信号有效。此后，监控电路会持续监测 VDD，只要 VDD 低于阈值电压 VΠ，RESET 输出就会保持有效。内部定时器会延迟输出恢复到无效状态（高电平），以确保系统正确复位。延迟时间从 VDD 上升到高于阈值电压 VΠ 后开始计时。

当 CT 连接到 GND 时，会产生典型值为 10 ms 的固定延迟时间。当 CT 连接到 VDD 时，延迟时间典型值为 200 ms。当电源电压降至阈值电压 VΠ 以下时，输出会再次变为有效（低电平）。该系列的所有器件都具有由内部分压器设置的固定检测阈值电压（VΠ）。

TPS3836 具有低电平有效、推挽式的 RESET 输出。TPS3837 具有高电平有效、推挽式的 RESET 输出，而 TPS3838 集成了低电平有效、开漏式的 RESET 输出。该产品系列适用于 1.8 V、2.5 V、3.0 V 和 3.3 V 的电源电压。这些电路采用 SOT23 - 5 或 2x2 SON - 6 封装。TPS3836、TPS3837 和 TPS3838 系列的工作温度范围为 - 40°C 至 + 85°C。

• 电源电流：220 nA（典型值）
• 精确电源电压监控范围：1.8 V、2.5 V、3.0 V 和 3.3 V
• 带可选延迟时间的上电复位发生器：10 ms 或 200 ms
• 推挽式 RESET 输出（TPS3836）、推挽式 RESET 输出（TPS3837）或开漏式 RESET 输出（TPS3838）
• 手动复位
• SOT23 - 5 和 2x2 SON - 6 封装
• 温度范围：- 40°C 至 ± 85°C

• 使用低功耗 DSP、微控制器或微处理器的应用
• 便携式和电池供电设备
• 智能仪器
• 无线通信系统
• 笔记本电脑
• 汽车系统
• 使用 MSP430 的应用
