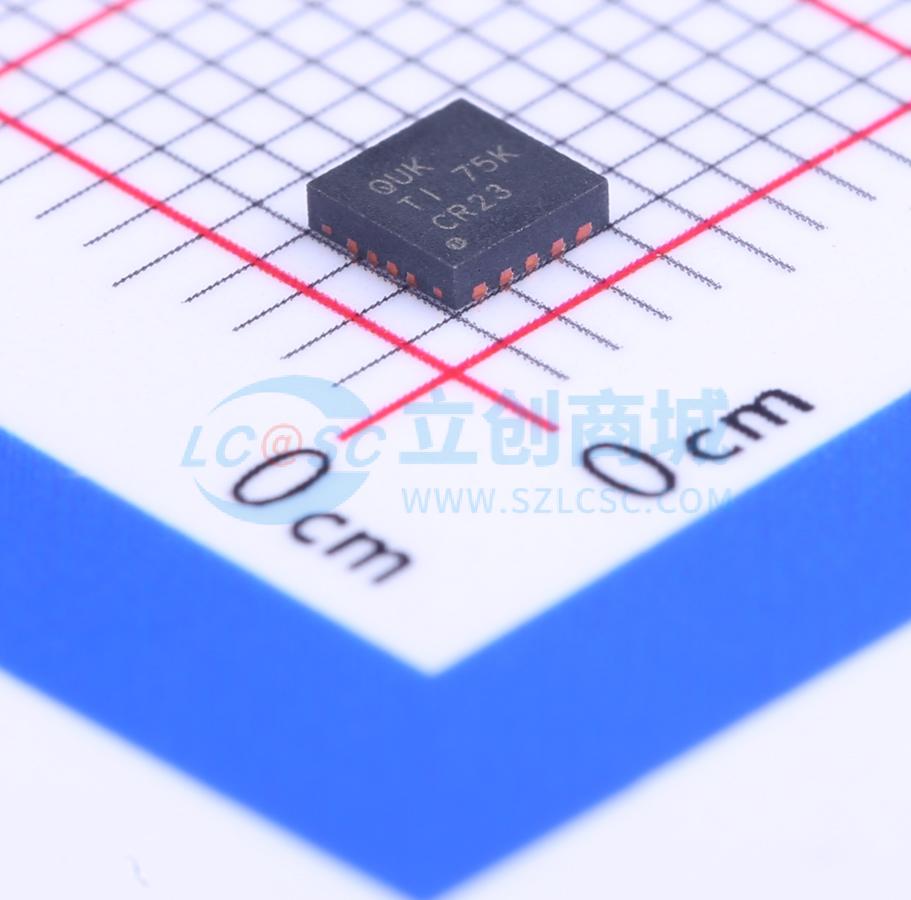

温馨提醒：图片仅供参考，商品以实物为准

TPS63061DSCT

TPS63061:高效同步整流降压-升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63061是一款高效同步整流降压-升压转换器,适用于由3节（最多6节）碱性电池、镍镉电池（NiCd）或镍氢电池（NiMH）电池,或者一节锂离子或锂聚合物电池供电的产品。该转换器支持2.5V至12V的输入电压范围,输出电压可在2.5V至8V之间调节,最大输出电流为2A。在低负载电流下,转换器进入省电模式以保持高效率。该器件采用3mm x 3mm小外形尺寸(SON)-10封装。
品牌名称: TI(德州仪器)
商品型号: TPS63061DSCT
商品编号: C134127
商品封装: WSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TPS6306x 器件为由3 节（最多6 节）碱性电池、镍镉电池(NiCd) 或者镍氢电池(NiMH) 电池、或者一节锂离子或者锂聚合物电池供电的产品提供了一套电源解决方案。当使用一个双锂离子或者锂聚合物电池时，输出电流可升高至2A 并将电池电压放电至5V 或者更低。此降压 - 升压转换器基于一个使用同步整流的固定频率、脉宽调制控制器以获得最高效率。在低负载电流情况下，此转换器进入省电模式以在宽负载电流范围内保持高效率。省电模式可被禁用，强制转换器运行在固定的开关频率下。开关内的最大平均电流被限制在2.5A（典型值）。使用一个外部电阻器分压器可对输出电压进行编程，或者在芯片上对输出电压进行内部固定。转换器可被禁用以大大减少电池消耗。在关机期间，负载从电池上断开。此器件封装在一个10 引脚的小外形尺寸(SON) PowerPAD 3mm x 3mm 封装内(DSC)。

商品特性

效率高达93%
5V 降压模式下的输出电流为2A/1A
5V 升压模式 (VIN>4V) 下的输出电流为1.3A
降压和升压模式间的自动转换
典型器件静态电流少于30μA
输入电压范围：2.5V 至12V
2.5V 至8V 固定和可调输出电压选项
用于改进低输出功率时效率的省电模式
2.4MHz 强制固定运行频率并可实现同步
电源良好输出
降压 - 升压交错控制
关机期间负载断开
过温保护
过压保护
采用3mm x 3mm 小外形尺寸(SON)-10 封装

应用领域

双锂离子电池应用
数码相机和摄像放像机
笔记本电脑
工业计量设备
超便携移动个人计算机和移动互联网器件
个人医疗产品
高功率LED

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.5V~12V
	输出电压	5V
	输出电流	2A
	开关频率	2.4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	固定
