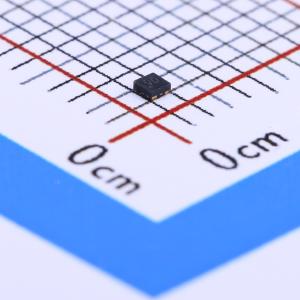

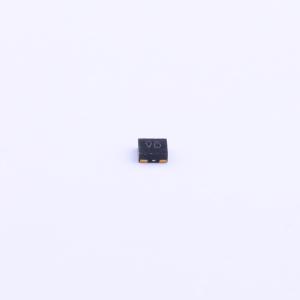

温馨提醒：图片仅供参考，商品以实物为准
TLV71728PDQNR
具有主动输出放电和使能功能的 150mA、低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV717P 具有主动输出放电和使能功能的 150mA、低 IQ、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV71728PDQNR
- 商品编号
- C135988
- 商品封装
- X2-SON-4-EP(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.8V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz)；50dB@(1MHz) | |
| 压差 | 215mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 35uA | |
| 噪声 | 55uVrms | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+85℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TLV717P系列低压差（LDO）线性稳压器是静态电流较低的LDO，具有出色的电源和负载瞬态性能，专为对电源敏感的应用而设计。这些器件的典型精度为0.5%。 TLV717P系列具备折返式限流功能，可随着负载电阻的降低而减小输出电流。折返式限流启动的典型值为350 mA；输出短路电流限制值的典型值为40 mA。 此外，这些器件在仅使用0.1 μF有效输出电容时仍能保持稳定。这一特性使得可以使用具有更高偏置电压和温度降额的低成本电容器。在无输出负载的情况下，这些器件也能调节至规定的精度。 TLV717P系列采用1 mm × 1 mm DQN封装，非常适合手持设备应用。TLV717P提供了一个有源下拉电路，可快速泄放输出负载。
商品特性
- 极低压差：150 mA时为215 mV
- 精度：0.5%（典型值）
- 低静态电流：35 μA
- 提供固定输出电压：1.2 V至5 V
- 高电源抑制比：1 kHz时为70 dB，1 MHz时为50 dB
- 有效输出电容为0.1 μF时保持稳定
- 折返式限流
- 封装：1 mm × 1 mm DQN
应用领域
- 个人电脑和笔记本电脑
- 智能手机
- 便携式电子设备和电池供电设备
- 电子销售点系统
