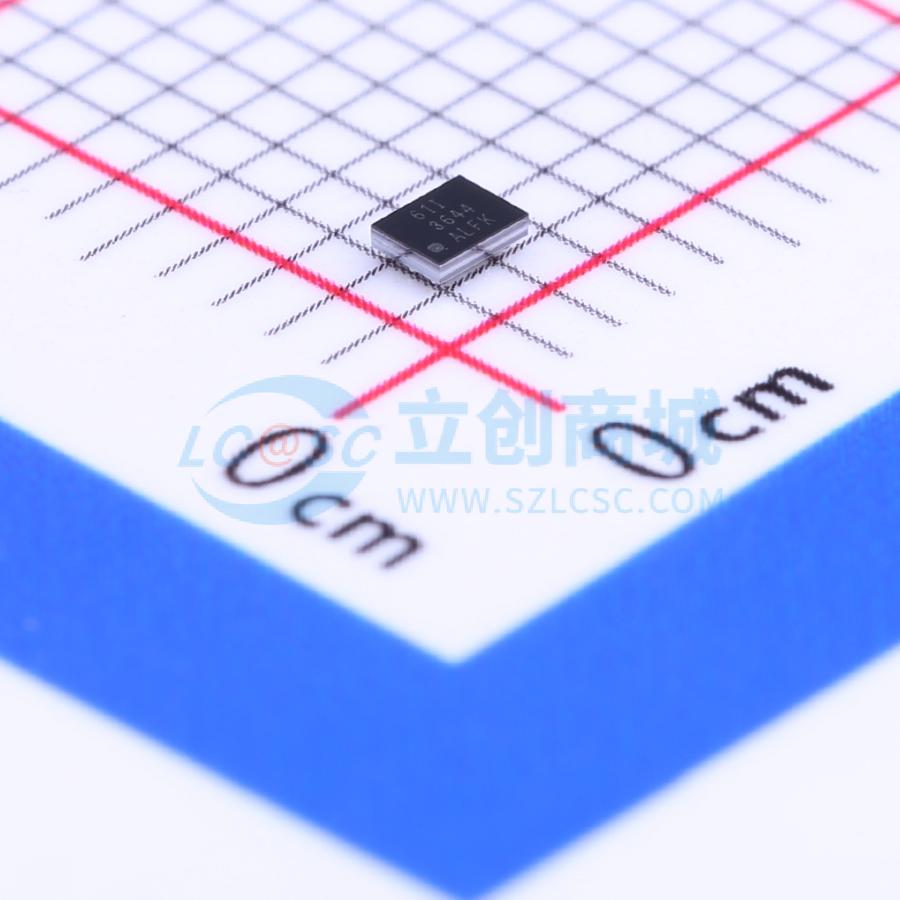

LM3644YFFR

双路电流源摄像头闪光灯LED驱动器

SMT扩展库PCB免费打样

描述: LM3644 双 1.5A 电流源摄像头 LED 闪光灯驱动器
品牌名称: TI(德州仪器)
商品型号: LM3644YFFR
商品编号: C134008
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LM3644是一款双LED闪存驱动器，能够以较小的解决方案尺寸提供高度可调节性。LM3644采用2MHz或4MHz固定频率同步升压转换器为1.5A恒流LED源供电。两个128级电流源可灵活调整LED1与LED2之间的电流比。自适应调节方法可确保电流源保持可调节状态，并且最大限度地提升效率。LM3643 LM3644的功能由兼容I²C的接口控制。这些功能包括：硬件闪光灯和硬件手电筒引脚（STROBE和TORCH/TEMP）、TX中断和负温度系数(NTC)热敏电阻监视器。器件在每个输出引脚均提供了可独立编程的电流，以便在闪存模式或录像（手电筒）模式条件下驱动LED。该器件的开关频率选项为2MHz或4MHz，具备过压保护(OVP)和可调节限流功能，因此可采用微型超薄电感和10μF陶瓷电容。该器件的工作环境温度范围为 -40°C至 +85°C。

商品特性

两个可独立编程的1.5A LED电流源
准确的可编程LED电流范围为1.4mA到1.5A
手电筒电流最高可达360mA (LM3644TT)
闪光灯超时值最长可达1.6秒(LM3644TT)
优化了低电池电量条件下的闪存LED电流（输入电压闪存监控器(IVFM)）
手电筒模式（100mA时）和闪存模式（1A至1.5A时）的效率超过85%
支持阴极接地LED操作，改进了热管理
小型解决方案尺寸：<16mm²
硬件选通使能(STROBE)
射频功率放大器脉冲事件的同步输入(TX)
硬件火炬使能(TORCH/TEMP)
远程NTC监控(TORCH/TEMP)
400kHz I²C兼容接口LM3644（I²C地址 = 0x63）

应用领域

可拍照手机白色LED闪光灯

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~5.5V
	开关频率	4MHz
	通道数	2
	输出电流	1.5A；1.5A

	属性	参数值
	调光	I2C
	特性	过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	7%
