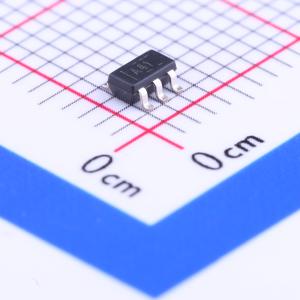

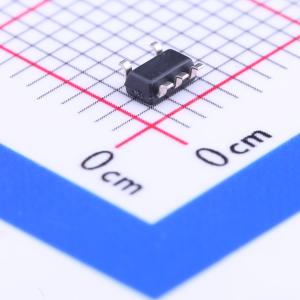

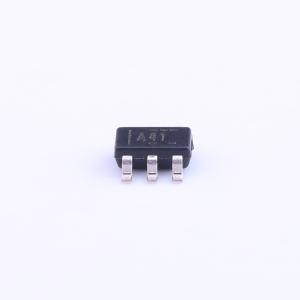

温馨提醒：图片仅供参考，商品以实物为准
OPA364IDBVT
单电源、轨到轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA364 单路、5.5V、7MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA364IDBVT
- 商品编号
- C134012
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 7MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 500uV | |
| 共模抑制比(CMRR) | 90dB | |
| 压摆率(SR) | 5V/us | |
| 输出电流 | 85mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 静态电流(Iq) | 750uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 17nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
OPA363和OPA364系列是高性能CMOS运算放大器，针对极低电压单电源工作进行了优化。这些小型、低成本的放大器设计用于1.8 V（±0.9 V）至5.5 V（±2.75 V）的单电源供电。应用包括电池供电系统中的传感器放大和信号调理。 OPA363和OPA364系列在没有传统互补输入级相关交越失真的情况下，提供出色的共模抑制比（CMRR）。这一特性使得在驱动模数（A/D）转换器时，能够实现出色的性能，且不会降低差分线性度和总谐波失真（THD）。输入共模范围涵盖负电源和正电源。输出电压摆幅在电源轨的10 mV以内。 OPA363系列具备关断模式。在逻辑控制下，放大器可从正常工作模式切换到待机模式，待机电流小于1 μA。 单通道版本提供MicroSize 5引脚SOT23（有关断功能的为6引脚SOT23）和8引脚SOIC封装。双通道版本提供8引脚VSSOP、10引脚VSSOP、16引脚UQFN和8引脚SOIC封装。四通道版本提供14引脚TSSOP和14引脚SOIC封装。所有版本均规定工作温度范围为 -40℃至 +125℃。
商品特性
- 1.8 V工作电压
- MicroSize封装
- 带宽：7 MHz
- 共模抑制比（CMRR）：90 dB（典型值）
- 压摆率：5 V/μs
- 低失调电压：500 μV（最大值）
- 静态电流：750 µA/通道（最大值）
- 关断模式：< 1 μA/通道
应用领域
- 信号调理
- 数据采集
- 过程控制
- 有源滤波器
- 测试设备
- 单电源麦克风前置放大器
