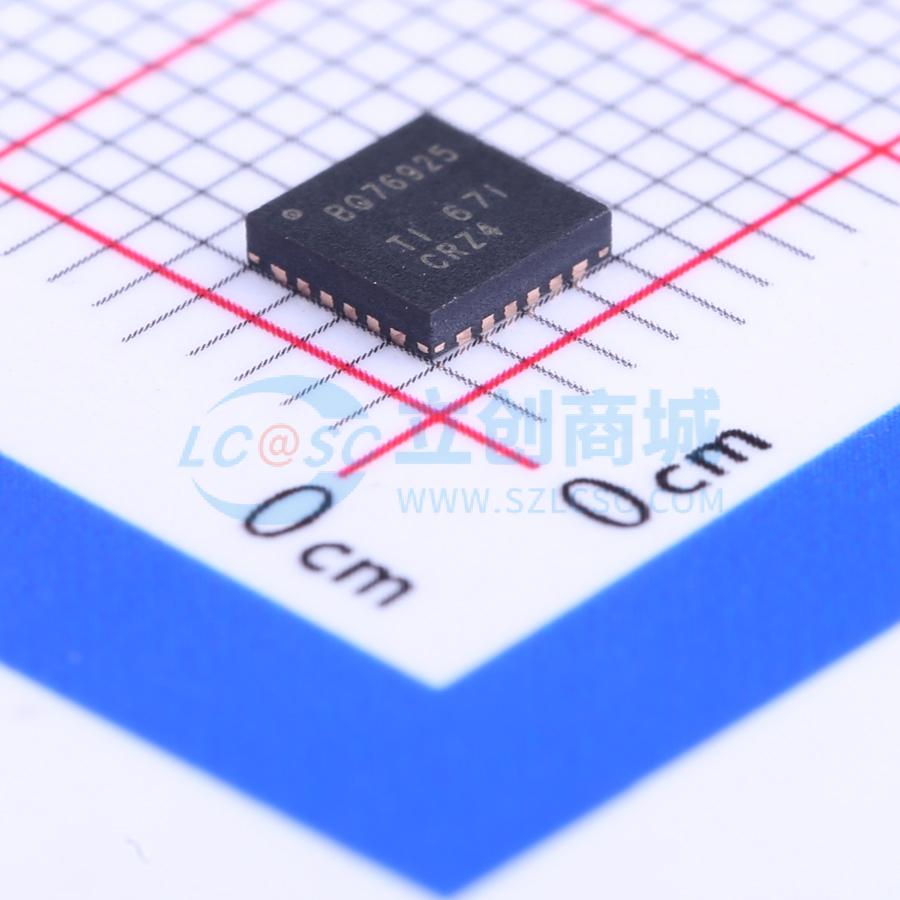

BQ76925RGET

Bq76925是一款由主机控制的模拟前端(AFE)，它是一套完备电池组监视、均衡和保护系统的组成部分，这套系统适用于3、4、5或6节串联锂离子和锂聚合物电池。bq76925器件通过一个主机控制器轻松监视各电芯电压、电池组电流及温度。主机可利用这些信息确定不安全或故障运行情况，例如过压、欠压、过热、过流、电芯电量失衡、充电状态和健康状况。 电芯输入电压经电平转换、多路选择、缩放后输出，以供主机ADC测量。一个专用引脚提供了经校准的低漂移基准电压，从而实现精确测量。 外部感测电阻两端的电压经过放大后输出到主机ADC，以进行充放电电流测量。两种增益设置使得器件能够搭配多种感测电阻值使用，以便在各种电池组电流下运行。 为了使主机能够进行温度测量，AFE提供了一个单独的输出引脚，用于为外部热敏电阻网络提供偏置。该输出可在主机的控制下打开/关闭，从而将功耗降至最小。 bq76925器件包含一个阈值可动态选择的比较器，用于监视电流。比较器结果通过开漏输出驱动，以在超过阈值时向主机报警。该特性可用于在连接负载后唤醒主机，或者向主机报告潜在的故障情况。 bq76925器件集成了完全受主机控制的电芯均衡FET。均衡电流通过外部电阻设置，最高可设为50mA。可以将这些相同的FET与电芯电压测量结果搭配使用，以检测电芯检测线路上的开路情况。 主机通过I²C接口与AFE通信。可以选择使用数据包CRC以确保通信的稳健性。可以通过I²C接口将器件置于低电流休眠模式，并且可以通过上拉ALERT引脚唤醒器件。

• 用于主机电芯测量的模拟接口
• 电芯输入多路开关、电平转换器和缩放器
• 经过校准的1.5V/3.0V低漂移基准电压，可实现精确模数转换
• 用于主机电流测量的模拟接口
• 可变增益电流感测放大器，能够与1mΩ感测电阻搭配运行
• 用于主机温度测量的可切换热敏电阻偏置输出
• 阈值可动态调节的过流比较器，向主机报告潜在的过流故障
• 在连接负载后唤醒主机
• 集成电芯均衡场效应晶体管(FET)
• 单独主机控制每个电芯的均衡电流为50mA
• 支持电芯感测线路开路检测
• 集成有用于为微控制器或LED供电的3.3V稳压器
• 用于主机通信的I²C接口
• 可选数据包循环冗余校验(CRC)，用于确保通信的稳健性
• 电源电压范围：4.2V至26.4V
• 低功耗，正常模式下的电流典型值为40μA，休眠模式下的电流最大值为1.5μA
• 采用20引脚散热薄型小外形尺寸(HTSSOP)或24引脚超薄四方扁平无引线(VQFN)封装

• 锂离子电池组主保护
• 无绳电动工具
• 轻型电动车辆（电动自行车和电动踏板车等）
• 不间断电源(UPS)系统
• 医疗设备
• 便携式测试设备
