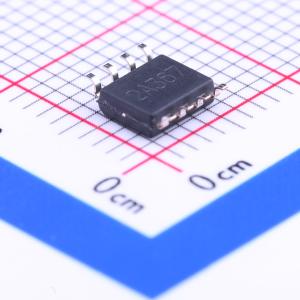

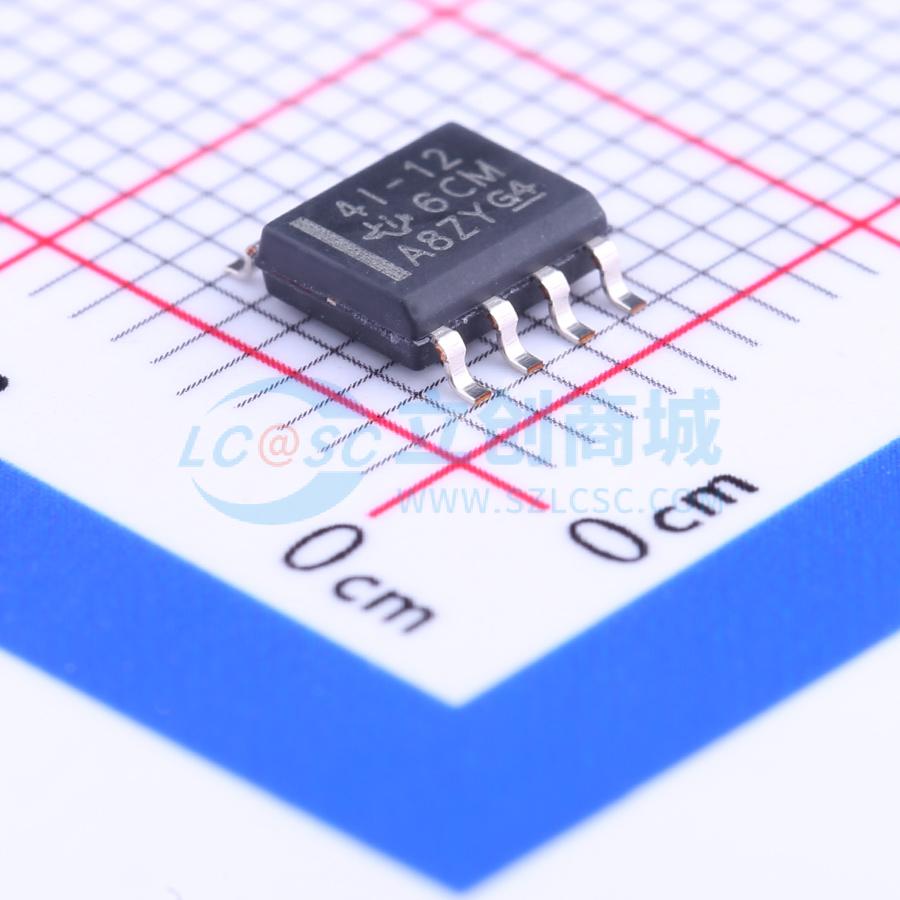

LT1004ID-1-2
并联 20ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT1004-1.2 1.235V 微功耗集成精密基准电压
- 品牌名称
- TI(德州仪器)
- 商品型号
- LT1004ID-1-2
- 商品编号
- C134035
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 1.235V | |
| 输出电流 | 20mA | |
| 精度 | ±0.33% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 20ppm/℃ | |
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 10uA | |
| 噪声(10Hz-10kHz) | 60uVrms | |
| 工作温度 | -40℃~+85℃ |
商品概述
LT1004微功耗电压基准源是一款两端带隙基准二极管，旨在以极低的工作电流提供高精度和出色的温度特性。通过优化器件设计、加工和测试中的关键参数，可实现此前仅通过筛选器件才能达到的规格。 LT1004是LM285和LM385系列基准源的引脚兼容替换产品，且规格有所改进。对于此前需以功耗和微调为代价来实现高精度的系统而言，它是一款出色的器件。 LT1004C的工作温度范围为0°C至70°C。LT1004I的工作温度范围为 -40°C至85°C。
商品特性
- 最高工作电流可达20mA
- 极低的基准阻抗
应用领域
- 便携式仪表基准源
- 便携式测试仪器
- 电池供电系统
- 电流环仪表
