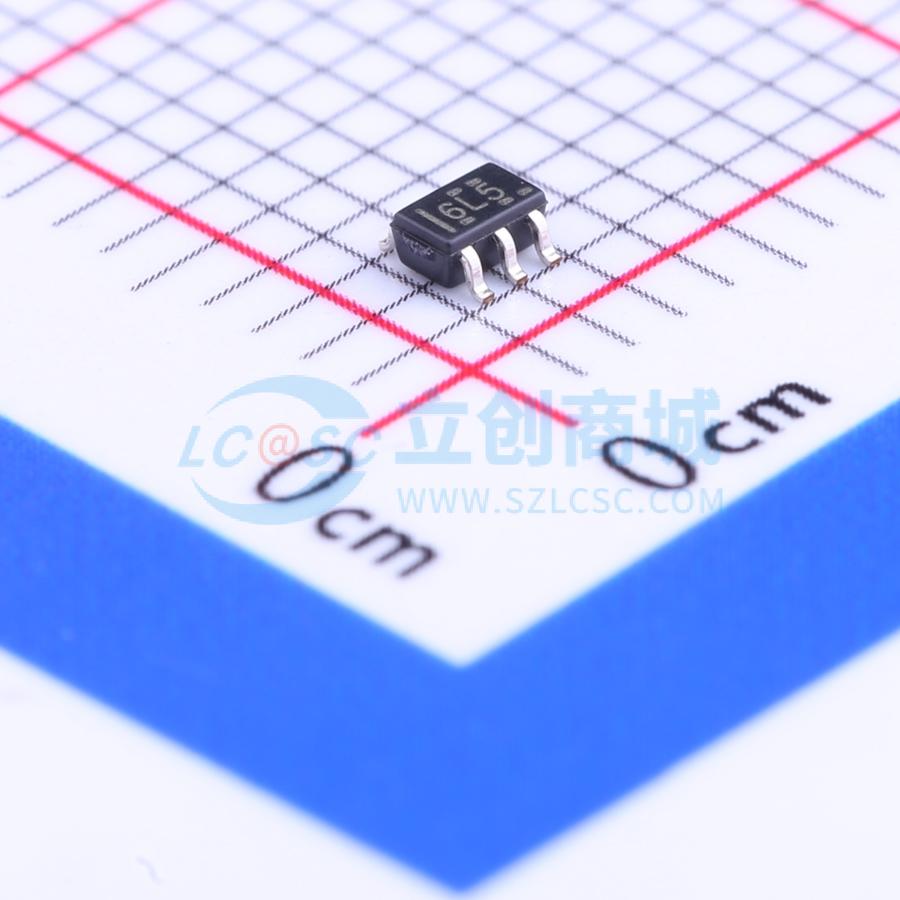

SN74AUP1T157DCKR

低功耗，1.8/2.5/3.3V输入、3.3V CMOS输出，单路二输入施密特触发缓冲多路复用器（同相）

描述: SN74AUP1T157 低功耗、1.8/2.5/3.3V 输入、3.3V CMOS 输出、缓冲多路复用器（同向）
品牌名称: TI(德州仪器)
商品型号: SN74AUP1T157DCKR
商品编号: C134036
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.017克(g)

商品参数

商品概述

SN74AUP1T157是一款低功耗单路2输入非反相施密特触发缓冲多路复用器，可在公共数据选择输入的控制下，从两个数据输入中选择数据，输出以非反相形式呈现选中的数据。采用AUP低功耗逻辑技术，设计用于延长工作时的电池寿命，所有输入均可接受1.8V LVCmos信号，可采用单3.3V或2.5V VCC电源工作，可保持良好的信号完整性，宽VCC范围支持输出电平转换，可连接外部控制器或处理器。

商品特性

支持单电源电压转换，输出电平可达VCC CMOS电平，支持的转换范围包括1.8V~3.3V（VCC=3.3V）、2.5V~3.3V（VCC=3.3V）、1.8V~2.5V（VCC=2.5V）、3.3V~2.5V（VCC=2.5V）
VCC工作范围为2.3V~3.6V
施密特触发输入可抑制输入噪声，提升输出信号完整性，允许输入信号慢转换，提升开关转换过程的抗干扰能力
Ioff特性支持部分掉电工作，VCC=0V时，0V~3.6V范围的信号可施加于器件输入输出，不会损坏器件
静态功耗极低，典型值0.1μA
动态功耗极低，典型值0.9μA
闩锁性能超过100mA，符合JESD 78 II类标准
提供无铅封装，SC-70（DCK）封装尺寸为2×2.1×0.65mm，高度1.1mm
ESD性能符合JESD 22标准，人体模型测试可达2000V（A114-B，II类），充电器件模型测试可达1000V（C101）
优化电流驱动能力为4mA，可减少高驱动输出引发的线路反射、过冲和下冲

应用领域

需要延长电池续航的便携、移动设备
模拟混合模式设计
电平转换接口场景

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	多路复用器
	电源极性	单电源
	工作电压	2.3V~3.6V
	输入数/输出数	2/1
	灌电流(IOL)	4mA

	属性	参数值
	拉电流(IOH)	4mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	3.8ns@3.3V,30pF
	静态电流(Iq)	0.9uA
	功能特性	断电保护；电平转换
	系列	74AUP
