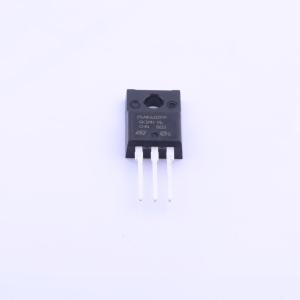

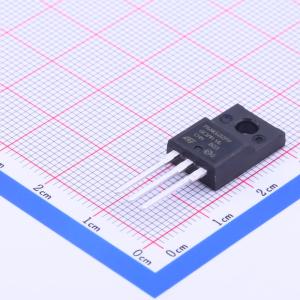

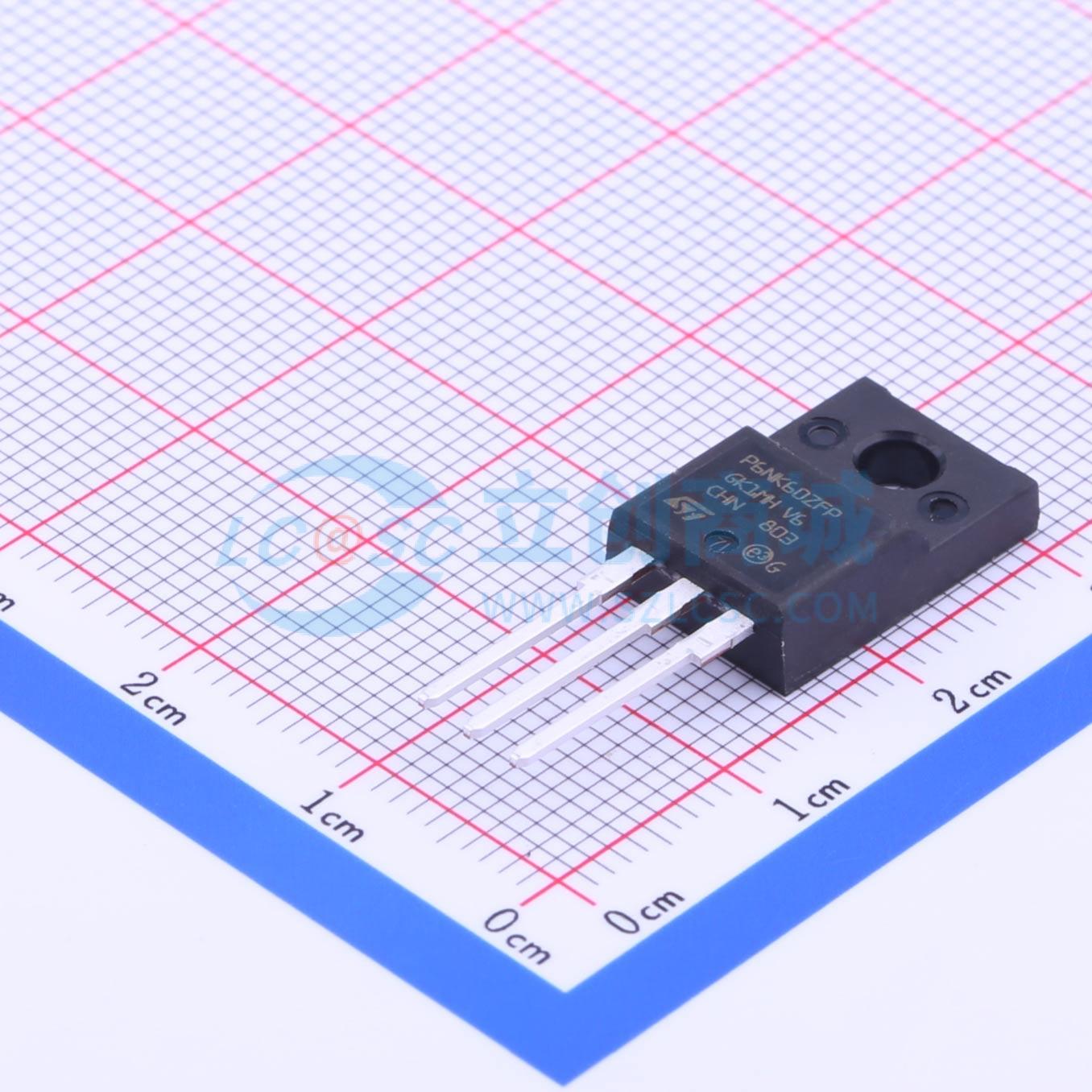

温馨提醒：图片仅供参考，商品以实物为准
STP6NK60ZFP
1个N沟道 耐压:600V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SuperMESH™ 系列是通过成熟的基于条形结构的 PowerMESH™ 布局进行极致优化而得。除了显著降低导通电阻外，还特别注重确保其在最严苛应用场景下具备出色的 dv/dt 能力。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP6NK60ZFP
- 商品编号
- C134041
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 1.2Ω@10V,3A | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 4.5V@100uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 46nC@10V | |
| 输入电容(Ciss) | 905pF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 115pF |
商品概述
SuperMESH™ 系列是通过对意法半导体（ST）成熟的基于条形结构的 PowerMESH™ 布局进行极致优化而得。除了显著降低导通电阻外，还特别注重确保其在最严苛的应用中具备出色的 dv/dt 能力。
商品特性
- 极高的 dv/dt 能力
- 100% 雪崩测试
- 栅极电荷最小化
应用领域
- 开关应用
