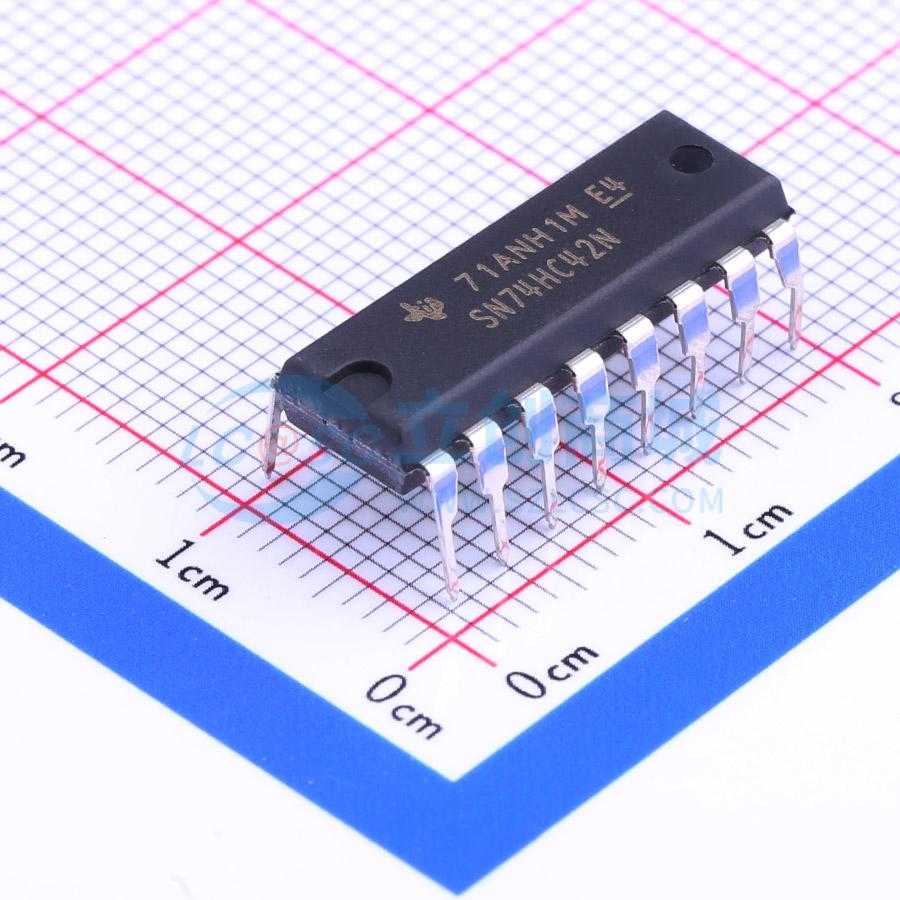

SN74HC42N
SN74HC42N
- 描述
- SN74HC42 4 线路到 10 线路解码器（10 选 1）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC42N
- 商品编号
- C134034
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.2mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 30ns@4.5V,50pF | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | - | |
| 系列 | 74HC |
商品概述
这些十进制译码器由八个反相器和十个4输入NAND门组成。反相器成对连接，使NAND门可以对BCD输入数据进行译码。对有效输入逻辑的完全译码确保，在所有无效输入条件下所有输出保持关闭。
商品特性
- 宽工作电压范围为2 V至6 V
- 输出最高可驱动10个LSTTL负载
- 低功耗，最大Icc为80μA
- 典型tpd为14 ns
- 5 V时输出驱动电流为±4 mA
- 最大输入电流为1μA
- 对输入逻辑进行完全译码
- 所有输出在无效BCD条件下均为高电平
- 也可作为3线至8线译码器使用
