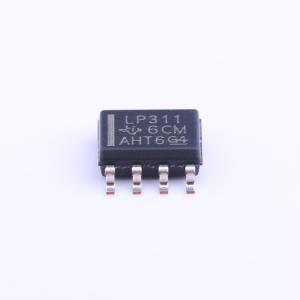

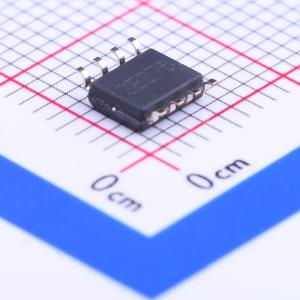

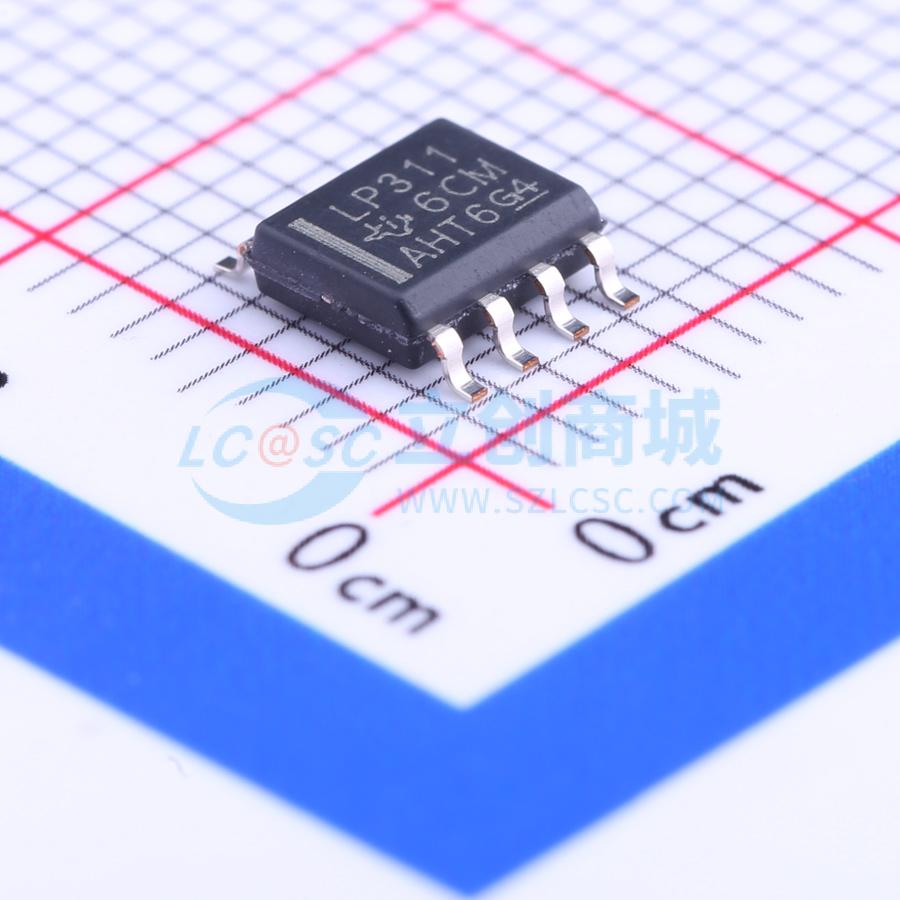

温馨提醒：图片仅供参考，商品以实物为准

LP311D

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP311 具有选通信号的低功耗差分比较器
品牌名称: TI(德州仪器)
商品型号: LP311D
商品编号: C134031
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

LP211和LP311器件是行业标准LM211和LM311器件的低功耗版本。它们利用稳定的高值离子注入电阻，实现与LM311系列相同的功能，功耗降低至原来的1/30，但响应时间仅减慢至原来的1/6。它们非常适合电池供电应用以及所有不需要快速响应时间的其他应用。它们可在很宽的电源电压范围内工作，从±18 V到低至3 V的单电源，电流消耗小于300 μA，但仍能够驱动25 mA的负载。如果采取常规预防措施，尽量减少输出端到任一输入端或微调引脚的杂散耦合，LP211和LP311很容易在无振荡的情况下应用。此外，还可进行失调平衡，以尽量减小输入失调电压。还提供选通功能，通过将选通引脚拉低来关闭输出（无论输入如何）。 LP211的工作温度范围为 -25°C至85°C。LP311的工作温度范围为0°C至70°C。

商品特性

低功耗……5 V电源供电时典型值为900 μV
可由±15 V电源或低至3 V的单电源供电
输出驱动能力为25 mA
发射极输出可低于负电源电压摆动
响应时间……典型值为1.2 μs
低输入电流：失调电流……典型值为2 nA；偏置电流……典型值为15 nA
宽共模输入范围：使用±15 V电源时为 -14.5 V至13.5 V
失调平衡和选通功能
引脚排列与LM211、LM311相同
设计为可与行业标准LP311互换

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	7.5mV
	输入偏置电流(Ib)	15nA
	传播延迟(tpd)	1.2us
	滞后电压(Vhys)	-

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	TTL
	静态电流(Iq)	300uA
	工作温度	0℃~+70℃
