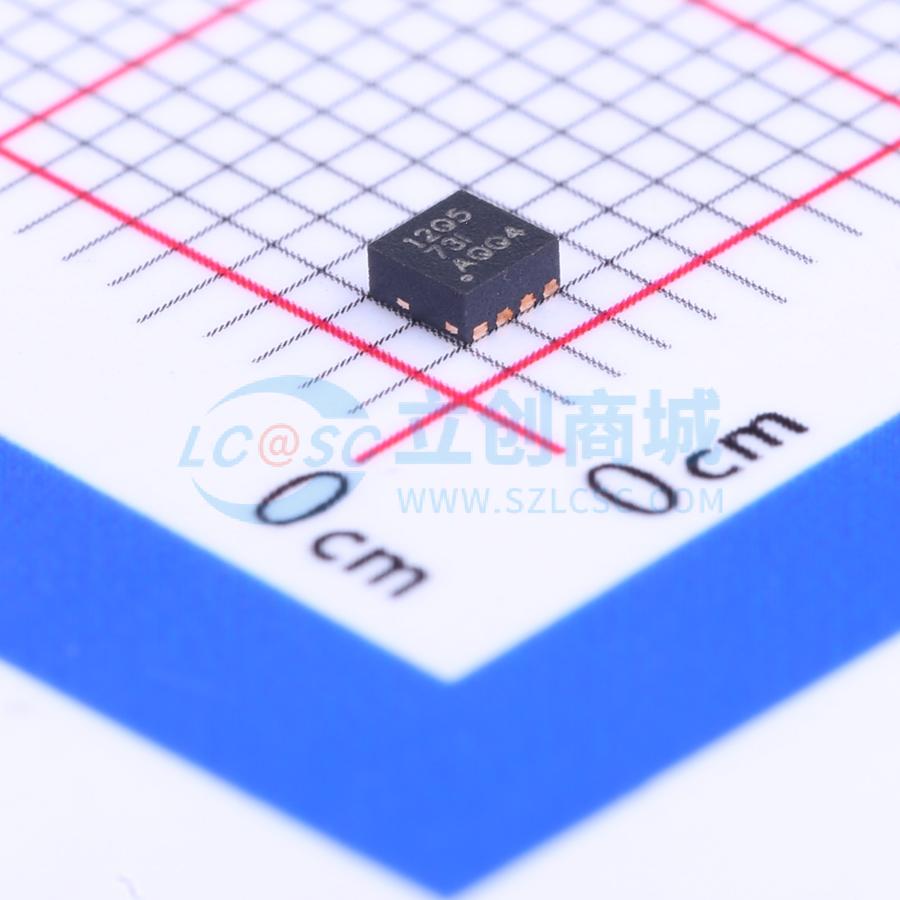

TLV62085RLTT实物图

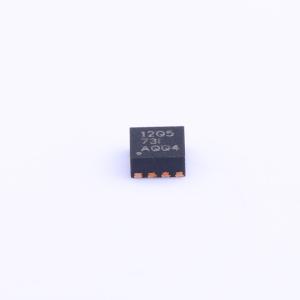

  • TLV62085RLTT商品缩略图

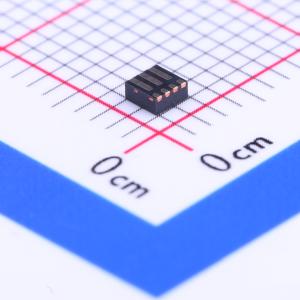

  • TLV62085RLTT商品缩略图
  • TLV62085RLTT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TLV62085RLTT

高效3A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TLV62085是一款高频同步降压转换器,具有小解决方案尺寸和高效率。该器件支持2.5V至6.0V的输入电压范围,适用于常见的电池技术。它主要用于宽输出电流范围内的高效降压转换。该转换器在中等程度的负载到高负载时运行于脉宽调制(PWM)模式,并在轻负载时自动进入省电模式运行,从而在整个负载电流范围内保持高效率。
品牌名称
TI(德州仪器)
商品型号
TLV62085RLTT
商品编号
C134032
商品封装
VSON-7(2x2)​
包装方式
编带
商品毛重
0.064克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压2.5V~6V
输出电压800mV~6V
输出电流3A
开关频率2.4MHz
工作温度-40℃~+125℃@(TJ)
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)-
开关管(内置/外置)内置
输出类型可调

商品概述

TLV62085 器件是一款高频同步降压转换器,经优化具有小解决方案尺寸和高效率两大优点。该器件具有2.5V 至6.0V 的输入电压范围,支持常见的电池技术。此器件主要用于宽输出电流范围内的高效降压转换。该转换器在中等程度的负载到高负载时运行于脉宽调制(PWM) 模式,并在轻负载时自动进入省电模式运行,从而在整个负载电流范围内保持高效率。 为了满足系统电源轨的需求,内部补偿电路支持宽范围的外部输出电容值选项,10μF 到150uF 甚至更高。加上其DCS-Control™架构,出色的负载瞬态性能和精确的输出电压调整均可实现。此器件采用2mm×2mm VSON 封装。

商品特性

  • DCS-Control™拓扑
  • 效率高达95%
  • 17μA 工作静态电流
  • 31mΩ 和23mΩ 功率金属氧化物半导体场效应晶体管(MOSFET) 开关
  • 输入电压范围:2.5V 至6.0V
  • 可调输出电压:0.8V 至VIN
  • 针对轻载效率的省电模式
  • 针对最低压降的100% 占空比
  • 自动切断短路保护功能
  • 输出放电
  • 电源正常输出
  • 热关断保护
  • 采用2mm×2mm 超薄小外形尺寸无引线(VSON)封装

应用领域

  • 电池供电类应用
  • 负载点
  • 处理器电源
  • 传统硬盘(HDD)/固态硬盘(SSD)
