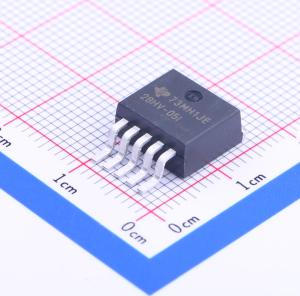

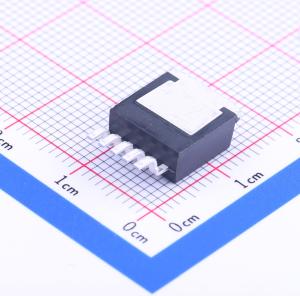

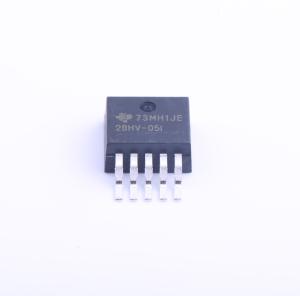

TL2575HV-05IKTTR
1-简单的降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL2575HV-05 1A 简单降压开关稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL2575HV-05IKTTR
- 商品编号
- C134108
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~60V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
TL2575和TL2575HV器件在一个集成电路中提供了降压（buck）开关稳压器所需的所有主动功能。它们需要四个到六个外部组件才能工作。这些器件接受高达60V的宽输入电压范围（TL2575-HV），并且有3.3V、5V、12V、15V的固定输出电压版本或可调输出版本可供选择。TL2575和TL2575HV器件集成了能够提供1A负载电流的开关，具有优良的线性和负载调节性能。还提供了内部频率补偿、固定频率振荡器、逐周期电流限制以及热关断功能。此外，还可以通过外部ON/OFF引脚实现手动关断。
商品特性
- 固定3.3V、5V、12V和15V选项，在线性、负载和温度条件下调节精度为±5%（最大）
- 可调选项范围从1.23V到37V（高压版本为57V），在线性、负载和温度条件下调节精度为±4%（最大）
- 指定1A输出电流
- 宽输入电压范围
- 4.75V至40V（高压版本为60V）
- 仅需四个外部元件（固定版本）并使用现成的标准电感器
- 52kHz（典型值）固定频率内部振荡器
- 具备TTL关断功能，待机电流为50μA（典型值）
- 高效率
- 最高可达88%（典型值）
- 热关断和电流限制保护，带逐周期电流限制
应用领域
- 简单高效率降压（ buck）调节器
- 线性稳压器的预调节器
- 板载开关调节器
- 正到负转换器（升降压）
