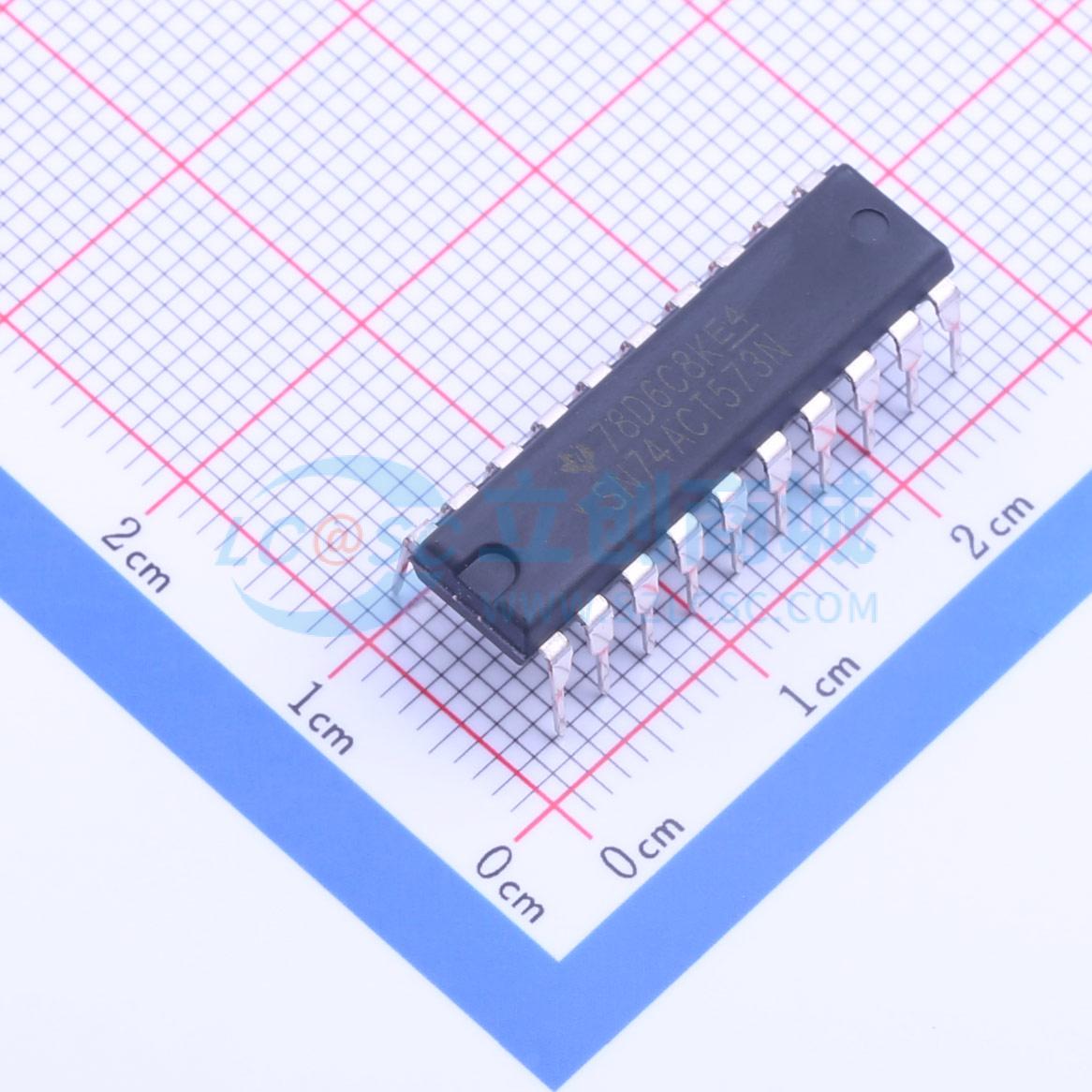

温馨提醒：图片仅供参考，商品以实物为准
SN74ACT573N
三态输出D型锁存器
- 描述
- SN74ACT573 具有三态输出的八路 D 类透明锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT573N
- 商品编号
- C134118
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 24mA | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 6ns | |
| 系列 | 74ACT | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 3ns | |
| 保持时间 | 0ns | |
| 静态电流(Iq) | 40uA |
商品概述
这些8位锁存器带有三态输出，专门设计用于驱动高容性或相对低阻抗负载。该器件特别适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。八个锁存器为D型透明锁存器。当锁存使能（LE）输入为高电平时，Q输出跟随数据（D）输入。当LE变为低电平时，Q输出锁存D输入建立的逻辑电平。带缓冲的输出使能（OE）输入可用于将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻抗状态。在高阻抗状态下，输出不会对总线线路产生明显的负载或驱动。高阻抗状态和增强的驱动能力使得器件能够在总线组织系统中驱动总线线路，无需接口或上拉组件。OE不影响锁存器的内部操作，当输出处于高阻抗状态时，仍可保留旧数据或输入新数据。为了确保上电或掉电期间保持高阻抗状态，OE应当通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 支持4.5 V至5.5 V VCC工作
- 输入可承受最高5.5 V电压
- 5 V条件下最大tpd为9.5 ns
- 输入兼容TTL电压
应用领域
- 缓冲寄存器
- I/O端口
- 双向总线驱动器
- 工作寄存器
