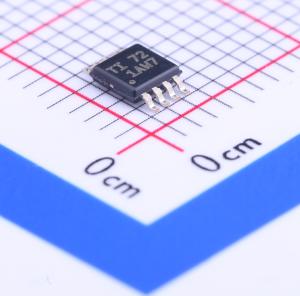

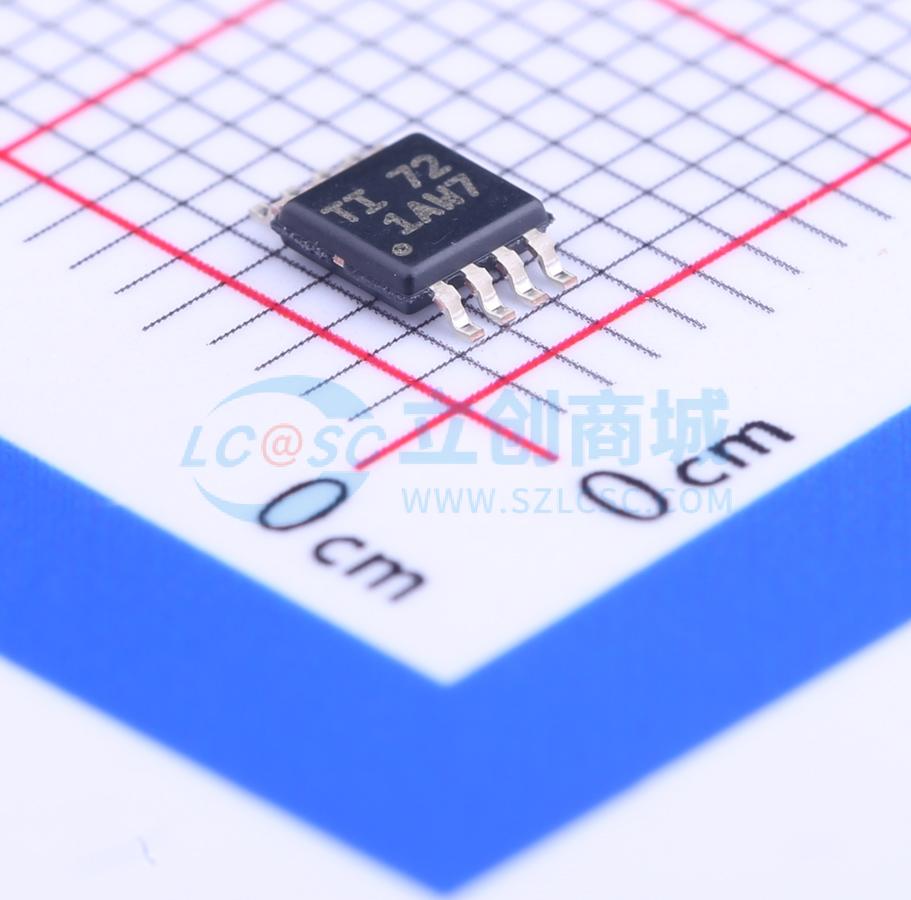

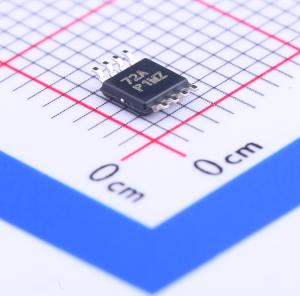

温馨提醒：图片仅供参考，商品以实物为准
OPA1678IDGKT
OPA167x低失真音频运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA1678 低失真 (-120dB)、低噪声 (4.5nV/rtHz)、双路音频运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA1678IDGKT
- 商品编号
- C134116
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 16MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 4.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.25V；2.25V~18V |
商品概述
OPA1678（双通道）和OPA1679（四通道）运算放大器较音频电路中常用的传统运算放大器而言，可提供更高的系统级性能。OPA167x放大器在1kHz时可实现4.5-nV/√Hz的低噪声密度和0.0001%的低失真度，从而提高了音频信号保真度。它们在2kΩ负载下还提供800mV范围内的轨至轨输出摆幅，从而增加余量并实现动态范围最大化。
OPA1678和OPA1679可在±2.25V至±18V的极宽电源电压范围内工作，也可在仅为2mA的电源电流（4.5V至36V）下工作，从而可适应许多类型的音频产品的电源限制。这些运算放大器是单位增益稳定型放大器，且可在宽负载条件范围内提供出色的动态行为，从而能够用于许多音频电路中。
OPA167x放大器使用完全独立的内部电路，可将串扰降到最低，即便在过驱动或过载时也不受通道间相互作用的影响。
OPA167x额定温度范围为 -40°C至 +85°C。
商品特性
- 低噪声：1kHz时为4.5nV/√Hz
- 低失真：1kHz时为0.0001%
- 高开环增益：114dB
- 高共模抑制：110dB
- 低瞬态电流：每通道2mA
- 低输入偏压电流：10pA（典型值）
- 转换率：9V/μs
- 宽增益带宽：16MHz（G = 1）
- 单位增益稳定
- 轨到轨输出
- 宽电源电压范围：±2.25V至±18V或4.5V至36V
- 双通道和四通道版本
- 小型封装尺寸：双通道：SO - 8和MSOP - 8；四通道：SO - 14和TSSOP - 14
应用领域
- 模拟信号调节
- 模拟和数字混频器
- 音频效果踏板
- A/V接收器
- 车载音频系统
