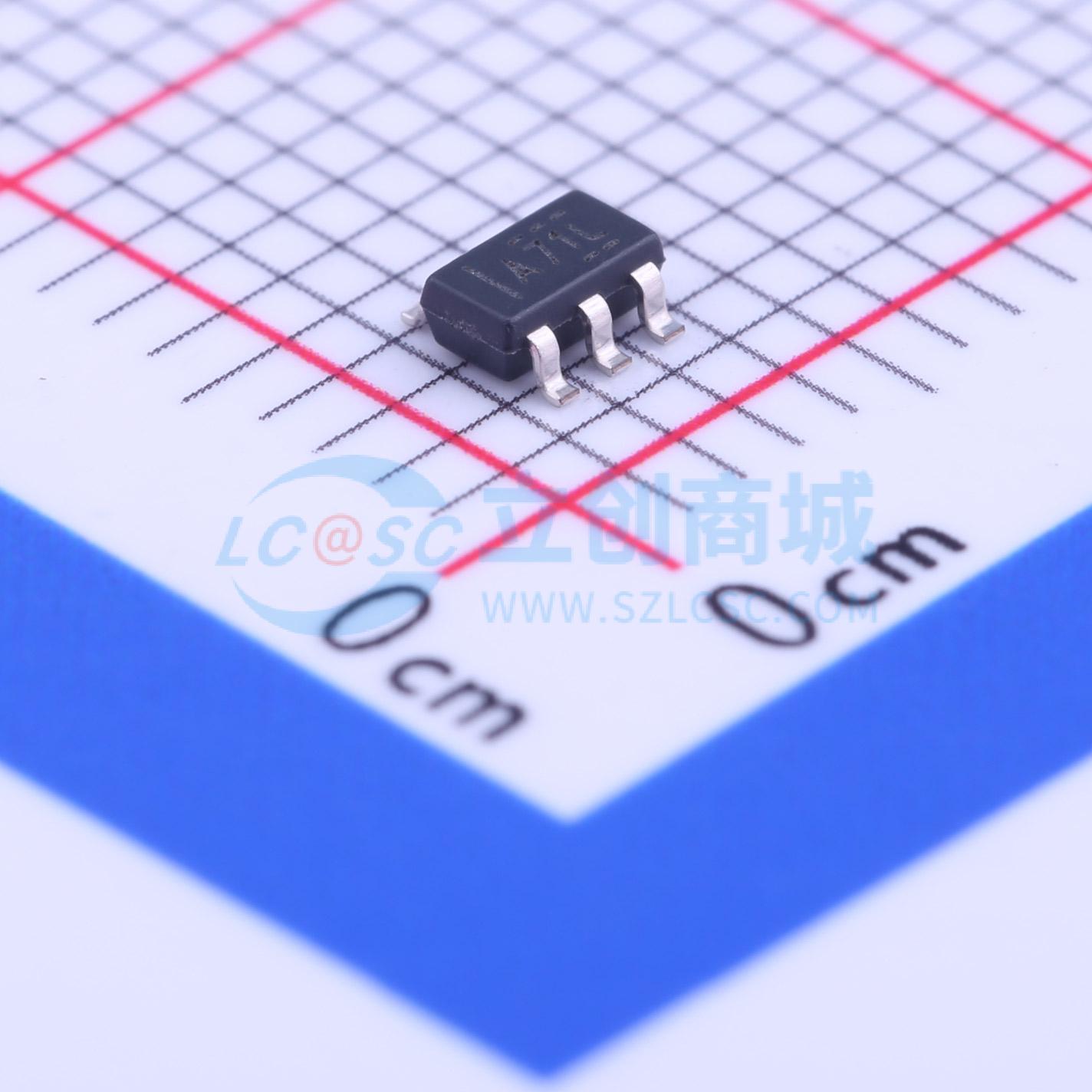

温馨提醒：图片仅供参考，商品以实物为准
OPA695IDBVR
带关断功能的超宽带电流反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA695 具有禁用功能的超宽带电流反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA695IDBVR
- 商品编号
- C138301
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.4GHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 4.3V/ns | |
| 输入偏置电流(Ib) | 5uA | |
| 输入失调电流(Ios) | 60uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 1.8nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 56dB | |
| 静态电流(Iq) | 12.9mA | |
| 输出电流 | 90mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 5V~12V | |
| 双电源电压(Vee~Vcc) | -6V~-2.5V；2.5V~6V | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA695是一款带有禁用功能的超宽带电流反馈运算放大器
商品特性
- 增益为+1V/V时带宽为1900MHz，增益为+8V/V时带宽为600MHz
- 2V峰峰值大信号带宽为540MHz
- 输出电压摆幅为±4.05V
- 压摆率为5000V/μs
- 输入电压噪声为2nV/√Hz
- 负载100Ω、输出2V峰峰值时失真低，10MHz时HD2为-65dBc、HD3为-92dBc
- 输出电流可达±140mA
- 电源电压范围为5V至12V
- 电源电流为14mA
- 关断电流为160μA
- 提供多种型号和封装规格，包含OPA695ID、OPA695IDBV、OPA695DSG、OPA695IDGK，封装类型有8引脚SOIC、8引脚VSSOP、6引脚SOT-23、带外露散热焊盘的8引脚WSON
应用领域
- 超宽带ADC驱动器
- 低成本精密IF放大器
- 宽带视频线路驱动器
- 便携式仪器
- 有源滤波器
- 任意波形发生器
- 电流DAC驱动器
