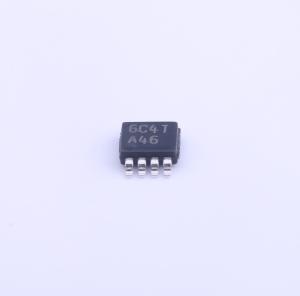

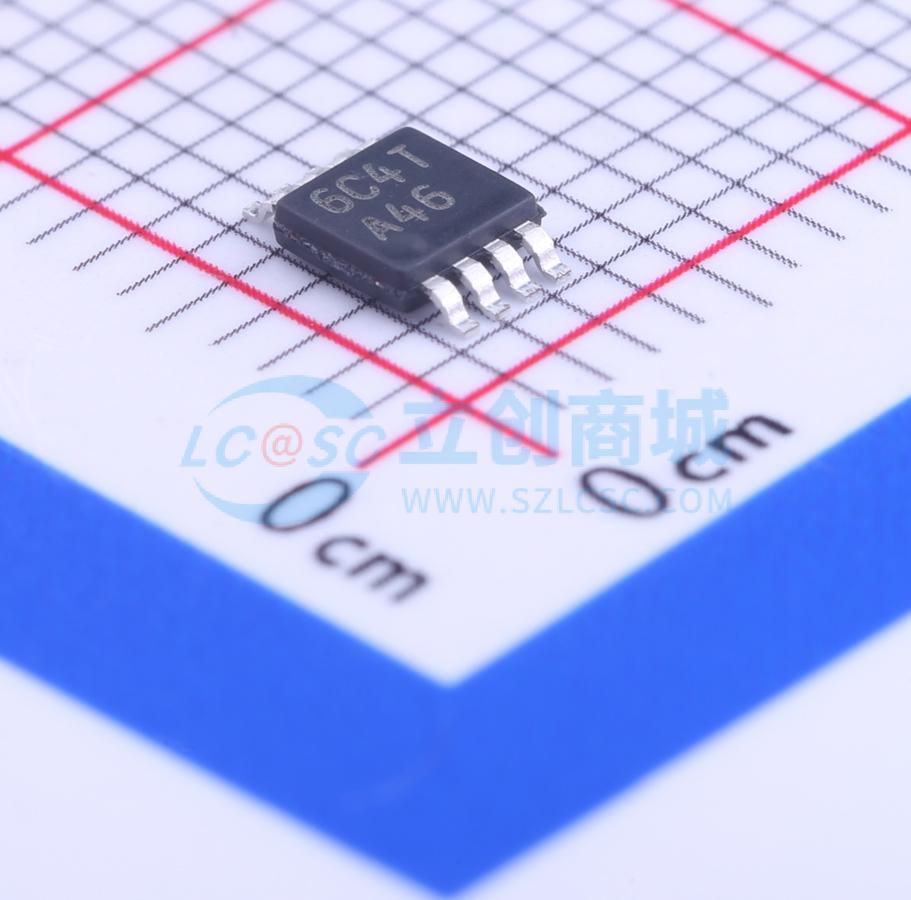

温馨提醒：图片仅供参考，商品以实物为准
LM8262MM/NOPB
LM8262MM/NOPB
- 描述
- LM8262 双通道、22V、21MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM8262MM/NOPB
- 商品编号
- C134295
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 21MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 12V/us | |
| 输入偏置电流(Ib) | 1.2uA | |
| 输入失调电流(Ios) | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 15nV/√Hz@2kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | 53mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -11V~11V | |
| 功能特性 | - |
商品概述
LM8262是一款轨到轨输入输出运算放大器，可在宽电源电压范围内工作。该器件具备高输出电流驱动能力，拥有超过轨到轨的输入共模电压范围与无限容性负载驱动能力，可提供经过测试保障的高速度与压摆率。大于轨到轨的输入共模电压范围搭配50dB共模抑制比，可支持多种应用的高侧和低侧检测，无需担心超出输入范围，也不会牺牲精度。大多数器件参数对电源电压变化不敏感，简化了器件使用。输出级失真低，总谐波失真加噪声低于0.05%，可提供15mA电流，距离任一电源轨仅300mV的输出净空。该器件采用节省空间的VSSOP封装，专门为满足平板TFT面板VCOM驱动应用的需求设计，也适用于其他要求易用性和比现有器件性能更出色的低功耗中速应用。
商品特性
- 增益带宽积21MHz
- 宽电源电压范围：2.5V~22V
- 压摆率12V/μs
- 单通道电源电流1.15mA
- 无电容负载限制
- 输出短路电流+53mA/-75mA
- ±5%建立时间400ns，对应500pF负载、100mV峰峰值阶跃
- 输入共模电压可超出电源轨0.3V
- 输入电压噪声15nV/√Hz
- 输入电流噪声1pA/√Hz
- 总谐波失真加噪声小于0.05%
- 共模抑制比50dB
- 器件参数对电源电压变化不敏感
- 输出级距离任一电源轨输出净空仅300mV，可输出15mA电流
应用领域
- TFT-LCD平板VCOM驱动
- 模数转换器缓冲
- 高侧/低侧检测
- 耳机放大器
- 其他要求易用性与更高性能的低功耗中速应用
