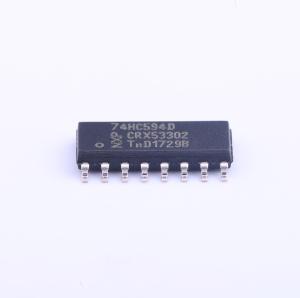

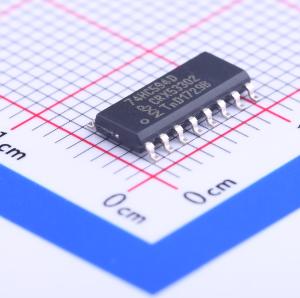

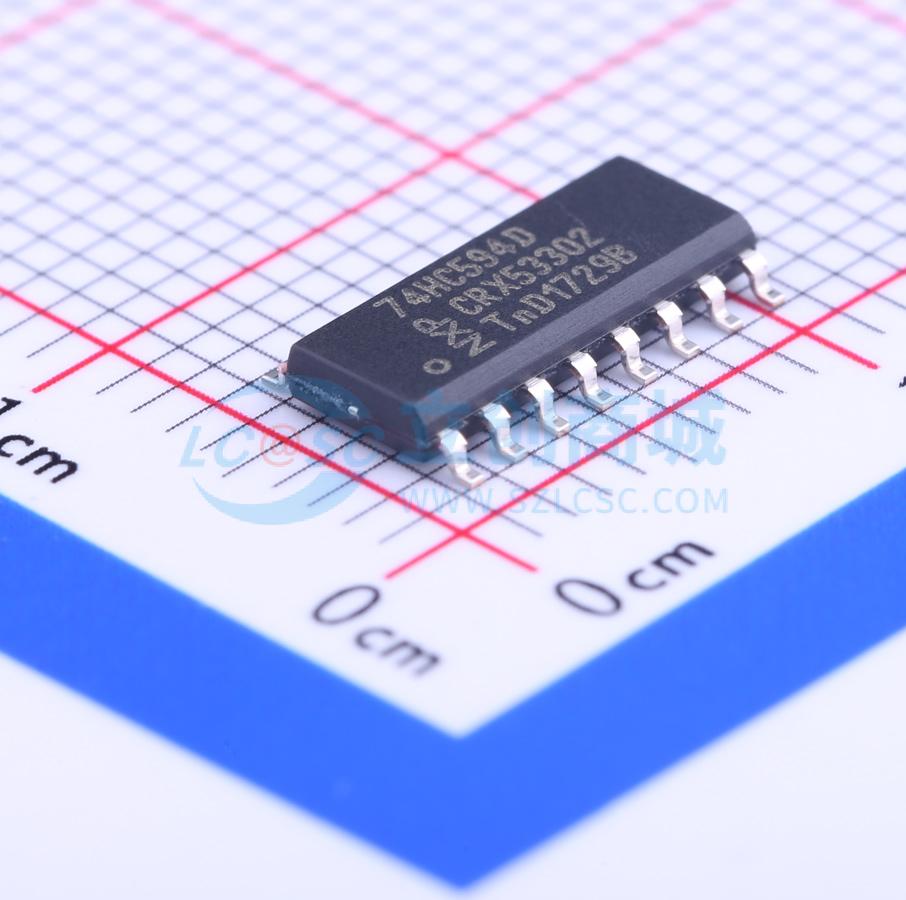

74HC594D,118

推挽式输出 串行至串行或并行移位寄存器

描述

是一个带有存储寄存器的8位串行输入/串行或并行输出移位寄存器。移位和存储寄存器都提供独立的时钟和复位输入。该器件具有一个串行输入 (DS) 和一个串行输出 (Q7S)，以实现级联。数据在 SHCP 输入的低到高转换时移位，移位寄存器中的数据在 STCP 输入的低到高转换时传输到存储寄存器。如果两个时钟连接在一起，移位寄存器将始终比存储寄存器提前一个时钟脉冲。两个寄存器复位引脚 (SHR 和 STR) 中的一个为低电平将清除相应的寄存器。输入包括钳位二极管，这使得可以使用限流电阻将输入连接到超过 VCC 的电压。

品牌名称

Nexperia(安世)

商品型号

74HC594D,118

商品编号

C134302

商品封装

SOIC-16​

包装方式

编带

商品毛重

0.274克(g)
