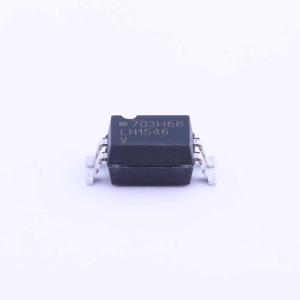

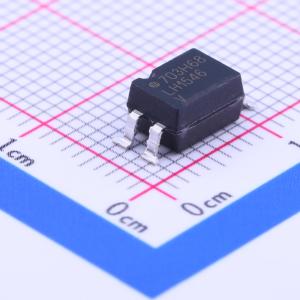

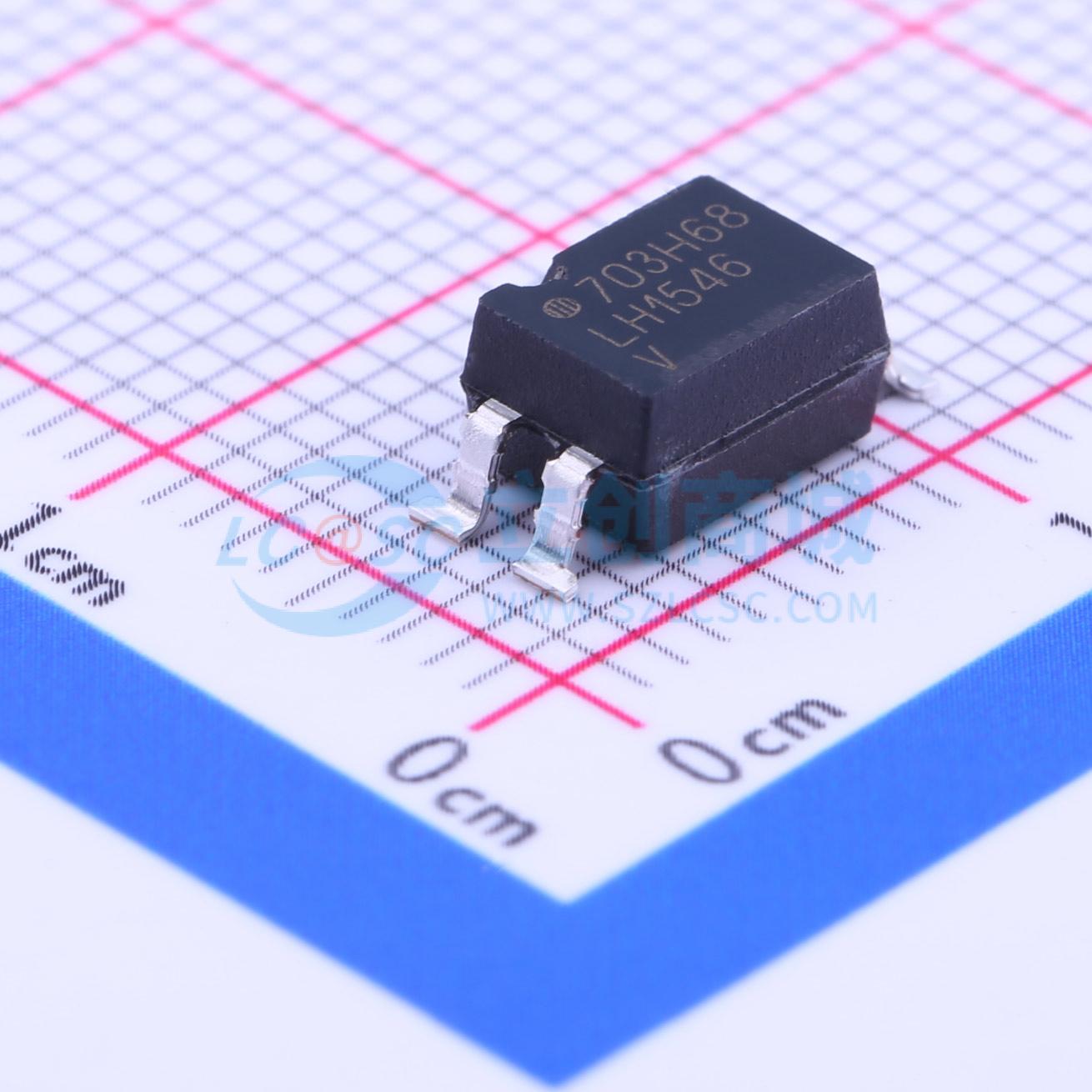

LH1546ADFTR
1 Form A(SPSTNO) 负载AC,DC 负载电压350V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- VISHAY(威世)
- 商品型号
- LH1546ADFTR
- 商品编号
- C134310
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 2.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | SPST-NO(1 Form A) | |
| 连续负载电流 | 120mA | |
| 负载电压 | 350V | |
| 正向压降(Vf) | 1.45V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 28Ω | |
| 隔离电压(Vrms) | 5.3kV | |
| 导通时间(Ton) | 2ms | |
| 截止时间(Toff) | 80us |
商品概述
LH1546AD（4脚DIP）坚固耐用，适用于电信和接地故障应用。它是一个常开型单刀单掷开关（1 Form A），在许多应用中可以替代电磁继电器。它采用GaAs LED进行驱动控制，并使用集成的单片芯片作为开关输出。该芯片采用高压介质隔离BCDMOS技术制造，由光电二极管阵列、开关控制电路和MOSFET开关组成。此外，它还采用了限流电路，在提供过电压保护时，能够满足ANSI/TIA-968-B标准和其他监管电压浪涌要求的雷电浪涌测试。
商品特性
- 电流限制保护
- 隔离测试电压 5300 VRMS
- 典型导通电阻 28 Ω
- 负载电压 350 V
- 负载电流 120 mA
- 高浪涌能力
- 干净无弹跳切换
- 低功耗
- 高可靠性单片接收器
- 提供卷带和盘装的SMD引脚
- 符合RoHS指令2002/95/EC及wEEE 2002/96/EC要求
应用领域
- 通用电信交换
- 摘挂机控制
- 铃流继电器
- 号码脉冲
- 地址启动
- 接地故障保护
- 仪表
- 工业控制
