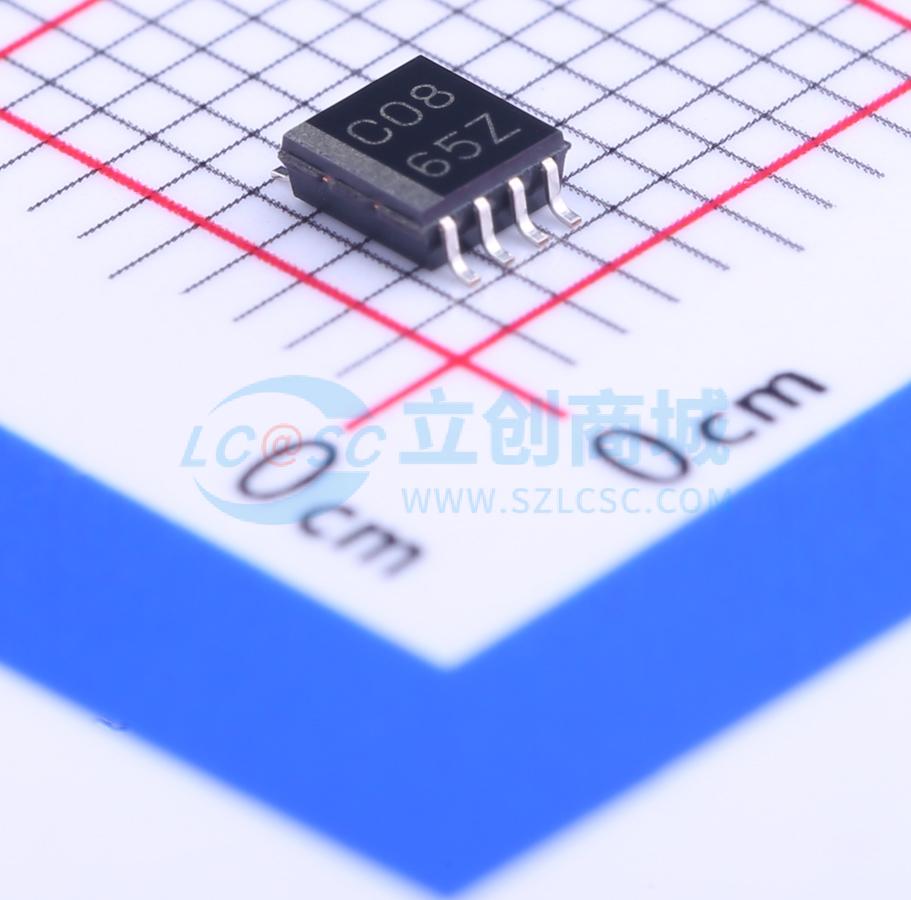

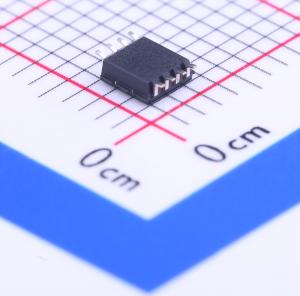

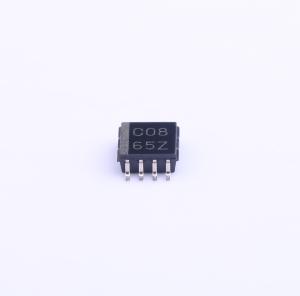

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G08IDCTRQ1
双2输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G08-Q1 汽车类、2 通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G08IDCTRQ1
- 商品编号
- C134114
- 商品封装
- MSOP-8-2.8mm
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.8ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
这是一款双路2输入正与门芯片，型号为SN74LVC2G08-Q1，采用正逻辑，可实现Y = A × B 或 Y = 非(A + B)的布尔功能，电源电压工作范围为1.65V~5.5V，内置Ioff电路，支持部分掉电模式操作，可在器件断电时关断输出，避免有害回流电流损坏器件。
商品特性
- 符合汽车应用要求
- 支持5V电源电压工作
- 输入可承受最高5.5V电压
- 3.3V工作条件下最大传输延迟tpd为4.7ns
- 低功耗，最大电源电流ICC为10μA
- 3.3V工作条件下输出驱动能力为±24mA
- VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
- VCC=3.3V、TA=25℃条件下，典型输出高电平下冲VOHV大于2V
- 支持部分掉电模式操作
- 锁存性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体模型等级可达2000V，充电器件模型等级可达1000V
- 工作环境温度范围为-40℃~85℃
应用领域
- 汽车电子领域
- 通用数字逻辑电路系统
