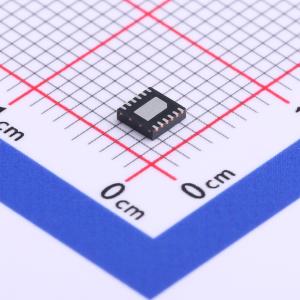

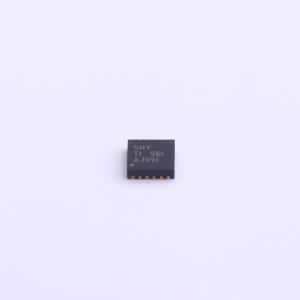

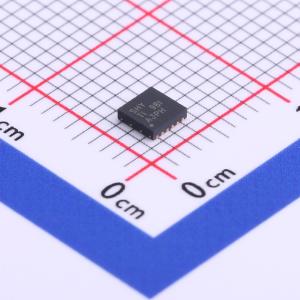

温馨提醒：图片仅供参考，商品以实物为准

TPS65133DPDR

双路5V输出电源管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65133 是一款双路输出电源供应器,提供 ±5V 的固定输出电压,每路输出最大电流为 250mA。输入电压范围为 2.9V 至 5.0V,适用于锂离子电池或固定 3.3V 电源。该芯片具有高效率和出色的瞬态响应特性。
品牌名称: TI(德州仪器)
商品型号: TPS65133DPDR
商品编号: C134100
商品封装: WSON-12-EP(3x3)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；升降压型
	工作电压	2.9V~5V
	输出电压	-5V；5V
	输出电流	250mA
	开关频率	1.7MHz；1.7MHz
	工作温度	-40℃~+85℃@(TA)；-40℃~+125℃@(TJ)

商品概述

TPS65133旨在为任何需要±5.0V电源轨的系统供电。每个输出可提供高达250mA的输出电流。输入电源电压范围适用于锂离子电池或固定3.3V电源。对于大多数应用（使用锂离子电池供电，输出电流范围为50mA至200mA），效率通常超过90%。TPS65133器件中的两个转换器独立工作，允许正、负输出电流之间存在100%的不匹配。

商品特性

2.9V至5.0V输入电压范围
固定5.0V正输出电压（VPOS）
固定 -5.0V负输出电压（VNEG）
±1%输出电压精度
高效率
250mA输出电流能力
独立转换器操作允许100%输出电流不匹配
出色的线路和负载瞬态响应
以CCM模式工作以最小化输出噪声
升压转换器能够在接近5.0V的输入电源电压下工作
短路保护
热关断

应用领域

LCD偏置
AMOLED电源
运算放大器电源
耳机放大器电源
传感器前端电源
数据采集电源
通用±5V电源

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	升压式；降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
