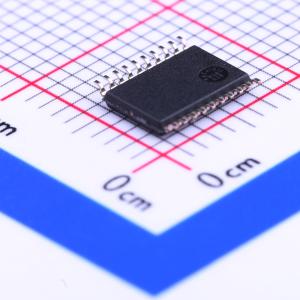

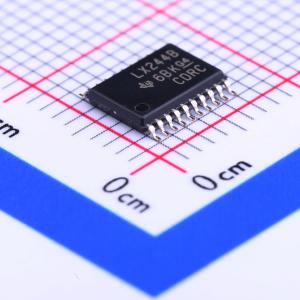

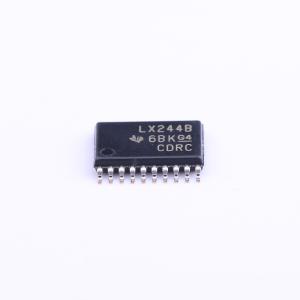

温馨提醒：图片仅供参考，商品以实物为准

SN74LVT244BPW

八进制缓冲器/驱动器，支持混合模式信号操作，具备三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVT244B 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVT244BPW
商品编号: C134027
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.25克(g)

商品参数

商品概述

该器件是八缓冲器与线路驱动器，专门针对3.3V低电压Vcc工作设计，具备向5V系统环境提供TTL接口的能力。SN74LVT244B分为两个4位线路驱动器，带有独立的输出使能输入。当输出使能为低电平时，器件将数据从A输入传输至Y输出；当输出使能为高电平时，输出处于高阻态。为确保器件在上电或断电过程中保持高阻态，输出使能需要通过上拉电阻连接至Vcc，电阻的最小值由驱动器的灌流能力决定。

商品特性

支持混合模式信号操作，3.3V Vcc下可实现5V输入输出电压
支持非稳压电池工作，最低工作电压可降至2.7V
在Vcc=3.3V、环境温度TA=25℃条件下，典型输出地弹跳值<0.8V
集成Ioff与上电三态电路，支持热插入
闩锁性能超过JESD 78 II类标准要求的100mA
ESD防护性能超过JESD 22标准，对应参数为：人体模型2000V、机器模型200V、带电器件模型1000V
提供多种封装规格可选
最大额定参数：电源电压范围-0.5V至4.6V，输入电压范围-0.5V至7V，高阻或断电状态下输出电压范围-0.5V至7V，高态输出电压范围-0.5V至Vcc+0.5V，低态输出最大电流128mA，高态输出最大电流64mA，输出钳位电流最大-50mA，存储温度范围-65℃至150℃
不同封装热阻抗参数：DB封装70℃/W，DW封装58℃/W，GQN/ZQN封装78℃/W，NS封装60℃/W，PW封装83℃/W，RGY封装37℃/W
Ioff电路可在器件断电时关断输出，防止有害反向电流流过器件
上电三态电路可在上电、断电过程中将输出置于高阻态，避免驱动冲突

应用领域

低压系统的缓冲器与线路驱动场景
3.3V低压系统与5V系统的TTL接口转换
热插入应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVT
	工作温度	-40℃~+85℃
	静态电流(Iq)	-
	传播延迟(tpd)	-
	功能特性	热插拔支持；掉电隔离；输出使能
