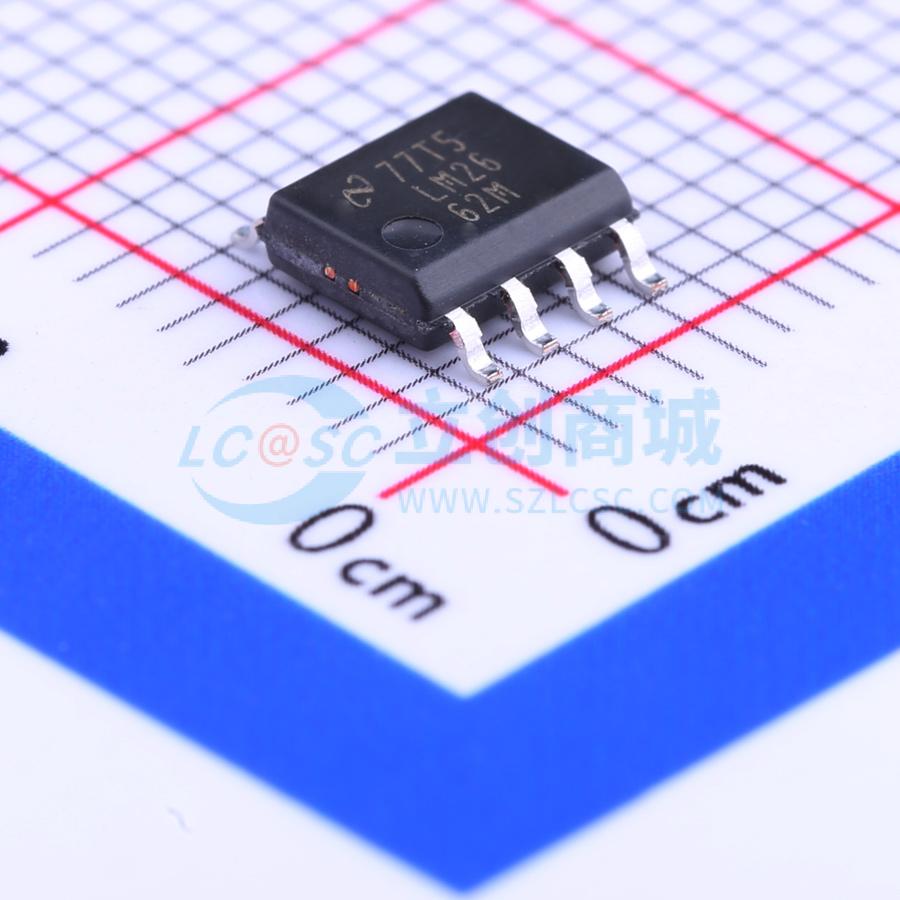

LM2662M/NOPB

开关电容电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2662 200mA 开关电容器电压转换器
品牌名称: TI(德州仪器)
商品型号: LM2662M/NOPB
商品编号: C134022
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

LM2662/LM2663 CMOS电荷泵电压转换器可将1.5 V至5.5 V范围内的正电压转换为相应的负电压。LM2662/LM2663使用两个低成本电容器，可提供200 mA的输出电流，且无需承担基于电感的转换器所涉及的成本、尺寸和电磁干扰问题。LM2662/LM2663的工作电流仅为300 μA，在大多数负载下的工作效率高于90%，为电池供电系统提供了理想的性能。LM2662/LM2663也可用作正电压倍增器。通过在OSC引脚添加外部电容器，可以降低振荡器频率。此外，OSC引脚可用于通过外部时钟驱动LM2662/LM2663。对于LM2662，频率控制（FC）引脚可选择20 kHz或150 kHz的振荡器频率。对于LM2663，外部关断（SD）引脚取代了FC引脚。SD引脚可用于禁用该器件，并将静态电流降至10 μA。LM2663的振荡器频率为150 kHz。

商品特性

反转或倍增输入电源电压
典型输出电阻为3.5 Ω
200 mA时典型转换效率为86%（LM2662）
可选振荡器频率：20 kHz/150 kHz（LM2663）
低电流关断模式

应用领域

笔记本电脑
手机
医疗仪器
运算放大器电源
接口电源
手持仪器

优惠活动

购买数量

(95个/管，最小起订量 1 个)

个

起订量：1 个95个/管

总价金额：

￥ 0.00

近期成交56单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.5V~5.5V
	静态电流(Iq)	800uA
	输出电阻	3.5Ω
	能量效率	86%

	属性	参数值
	开关频率	10kHz
	工作温度	-40℃~+85℃
	功能类型	升压；反相
	PFM模式	不支持
	输出电流(Iout)	200mA
