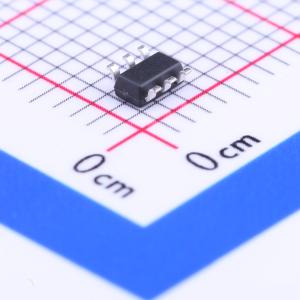

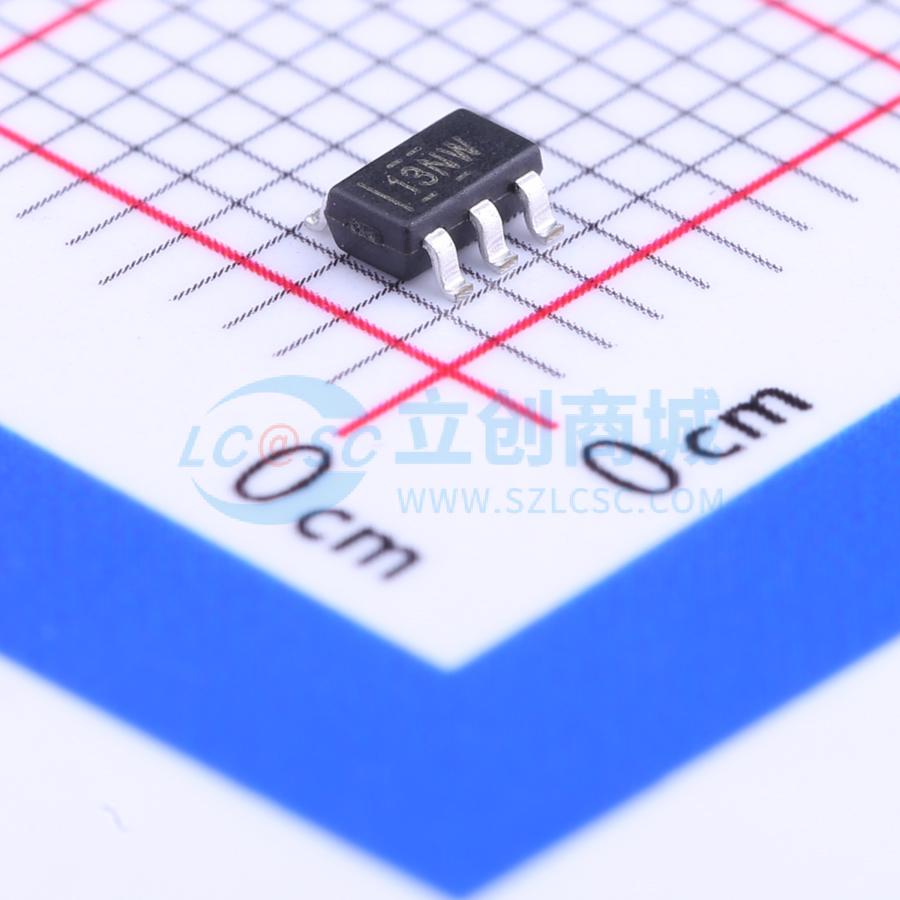

TPS22918TDBVTQ1

TPS22918-Q1是一款单通道负载开关，可对上升时间和快速输出放电进行配置。器件包括一个N沟道金属氧化物半导体场效应晶体管(MOSFET)，可在1V至5.5V的输入电压范围内运行并可支持2A的最大持续电流。此开关由一个开关输入控制，能够直接连接低电压控制信号。 该器件的可配置上升时间可降低大容量负载电容所产生的浪涌电流，从而降低或消除电源压降。TPS22918-Q1具有一个可配置的快速输出放电(QOD)引脚，用于控制器件的下降时间，以便针对掉电或排序进行灵活设计。 TPS22918-Q1采用小型、带引线的SOT-23封装(DBV)，方便对焊接点进行外观检查。该器件在自然通风环境下的额定运行温度范围为 -40°C至 +105°C。

• 符合AEC-Q100标准，适用于汽车电子应用
• 器件温度2级： -40°C至 +105°C的环境运行温度范围
• 集成单通道负载开关，输入电压范围：1V至5.5V
• 低导通电阻(RO N)：RO N = 52mΩ （ΔVIN = 5V时的典型值），RO N = 53mΩ （VIN = 3.3V时的典型值）
• 低静态电流：8.3μA (VIN = 3.3V时的典型值）
• 2A最大持续开关电流
• 低控制输入阈值，允许使用1V或电压更高的GPIO
• 可配置快速输出放电(QOD)
• 可通过CT引脚配置的上升时间
• 小外形尺寸晶体管(SOT-23)-6封装(DBV)，2.9mm×2.8mm，0.95mm间距，1.45mm高度（带引线）
• 经测试，静电放电(ESD)性能符合AEC Q100规范±2kV人体模型(HBM)和 ±750V带电器件模型(CDM)

• 汽车电子产品
• 信息娱乐
• 仪表板
• ADAS（先进驾驶员辅助系统）
