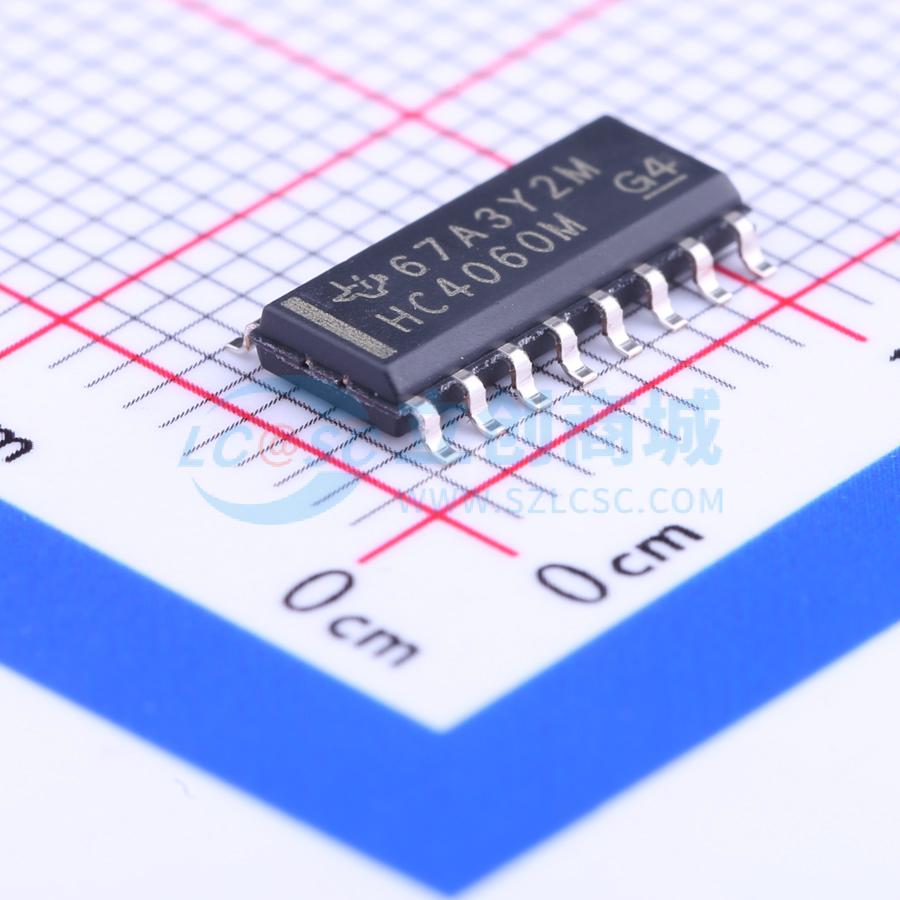

CD74HC4060M96
35MHz 14位二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC4060 带振荡器的高速 CMOS 逻辑 14 级二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4060M96
- 商品编号
- C134017
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 14 | |
| 系列 | 74HC | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 35MHz | |
| 传播延迟(tpd) | 60ns | |
| 耗散功率(Pd) | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能 |
商品概述
该产品是带振荡器的14级二进制高速CMOS逻辑计数器，包含HC4060和HCT4060两类，由振荡器部分和14级纹波进位二进制计数级组成，振荡器可设计为RC振荡电路或晶体振荡电路，带有主复位输入，可将计数器复位到全0状态并禁用振荡器，高电平即可实现复位功能，所有计数级均为主从触发器，计数状态会在输入负跳变时按二进制顺序进一位，所有输入和输出均带缓冲，输入脉冲线带有施密特触发作用，允许输入有无限的上升和下降时间；HCT4060的输入脉冲开关点与HC4060相同，仅主复位输入采用TTL开关电平。
商品特性
- 集成板载振荡器，带公共复位功能
- 采用负边沿时钟触发
- 标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围宽，为-55℃至125℃
- 传播延迟和过渡时间平衡
- 相比LSTTL逻辑IC可大幅降低功耗
- HC类型工作电压范围为2V至6V，VCC为5V时高低电平噪声容限均为VCC的30，抗干扰能力强
- HCT类型工作电压范围为4.5V至5.5V，可直接兼容LSTTL输入逻辑，最大输入低电平VIL为0.8V，最小输入高电平VIH为2V；兼容CMOS输入，VOL、VOH状态下输入电流II≤1μA
- 提供CERDIP、PDIP、SOIC、TSSOP多种封装类型
- 直流电源电压最大范围为-0.5V至7V
- 最大结温为150℃，存储温度范围为-65℃至150℃，焊接10秒时最大引线温度为300℃
