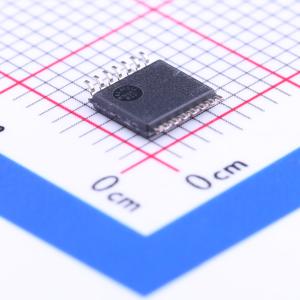

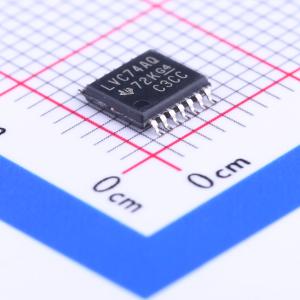

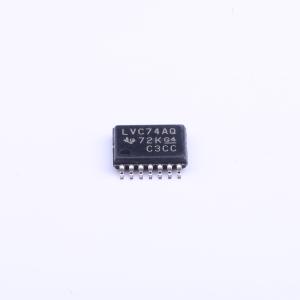

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC74AQPWRQ1
SN74LVC74AQPWRQ1
- 描述
- SN74LVC74A-Q1 汽车类具有清零和预设功能的双通道上升沿 D 级触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC74AQPWRQ1
- 商品编号
- C133994
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~3.6V | |
| 时钟频率(fc) | 100MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 5.2ns@3.3V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 3ns | |
| 保持时间 | 1ns |
商品概述
SN74LVC74A-Q1是双路上升沿触发D型触发器，带有清零和预置功能，设计用于VCC工作电压2.7V至3.6V。预置端(PRE)或清零端(CLR)为低电平时，无论其他输入电平如何，都会置位或复位输出。当预置端和清零端为无效电平（高电平）时，满足建立时间要求的D输入端数据会在时钟脉冲的上升沿传输到输出端。时钟触发发生在电压电平，与时钟脉冲的上升时间没有直接关系。保持时间间隔结束后，D输入端的数据变化不会影响输出电平。输入可由3.3V或5V器件驱动，该特性允许该器件在混合3.3V/5-V系统环境中用作电平转换器。
商品特性
- 符合汽车应用要求
- ESD保护超过MIL-STD-883方法3015标准2000V；机器模型（C = 200 pF，R = 0）下超过200 V
- 工作电压范围为2 V 至 3.6 V
- 输入可承受电压至5.5 V
- 3.3 V下最大tpd为5.2 ns
- VCC = 3.3 V、TA = 25℃条件下，典型输出地弹(VOLP)小于 0.8 V
- VCC = 3.3 V、TA = 25℃条件下，典型输出VOH下冲(VOHV)大于 2 V
