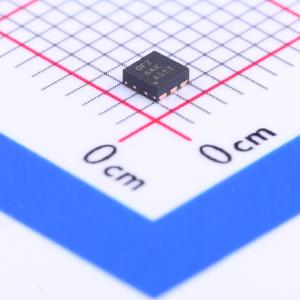

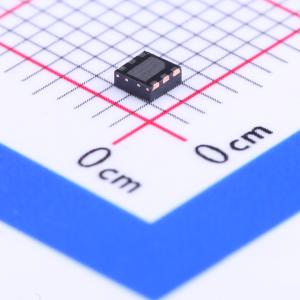

温馨提醒：图片仅供参考，商品以实物为准

TPS62122DRVT

高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62122是一款高效同步降压转换器,支持2 V到15 V的宽输入电压范围,最大输出电流为75mA,具有低静态电流和高效率。适用于低功耗应用,如能量收集和RF应用。
品牌名称: TI(德州仪器)
商品型号: TPS62122DRVT
商品编号: C134006
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS6212x器件是一款高效同步降压DC-DC转换器，专为低功耗应用而优化。该器件支持高达75 mA的输出电流，并允许使用小型外部电感器和电容器。 2V至15V的宽工作输入电压范围，支持能量收集、电池供电以及9V或12V电源供电的应用。采用先进的滞回控制方案，该转换器具备节能模式。在轻负载下，转换器以脉冲频率调制（PFM）模式运行，并在负载电流增大时自动转换为脉冲宽度调制（PWM）模式。节能模式可在整个负载电流范围内保持高效率。滞回控制方案针对PFM模式下的低输出纹波电压进行了优化，以将输出噪声降至最低。在PFM模式下，该器件从VIN汲取的静态电流仅为10 μA。在关断模式下，器件关闭。 TPS62120提供开漏电源正常输出，用于指示输出电压是否处于稳压状态。 TPS62120有一个额外的SGND引脚，在关断模式下连接到GND。该输出可用于对输出电容放电。 TPS6212x的工作环境温度范围为-40℃至85℃。TPS62120采用小型8引脚SOT - 23封装，TPS62122采用2 mmx2 mm 6引脚DFN封装。

商品特性

宽输入电压范围：2 V至15 V
最高效率达96%
节能模式下静态电流为11 μA
输出电流75 mA
输出电压范围：1.2 V至5.5 V
最高开关频率800 kHz
同步转换器，无需外部整流器
低输出纹波电压
100%占空比实现最低压降
小型8引脚SOT（TPS62120）和2 mmx2 mm 6引脚DFN（TPS62122）封装
内部软启动
电源正常开漏输出（TPS62120）
用于输出放电的开漏输出（TPS62120）
2.5 V上升和1.85 V下降的欠压锁定阈值

应用领域

低功耗射频应用
超低功耗微处理器
能量收集
工业测量

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~15V
	输出电压	1.2V~5.5V
	输出电流	75mA
	开关频率	800kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	11uA
	开关管(内置/外置)	内置
	输出类型	可调
