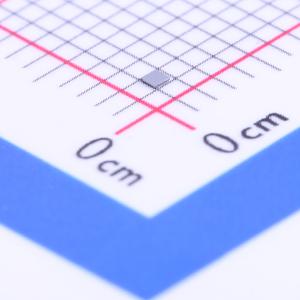

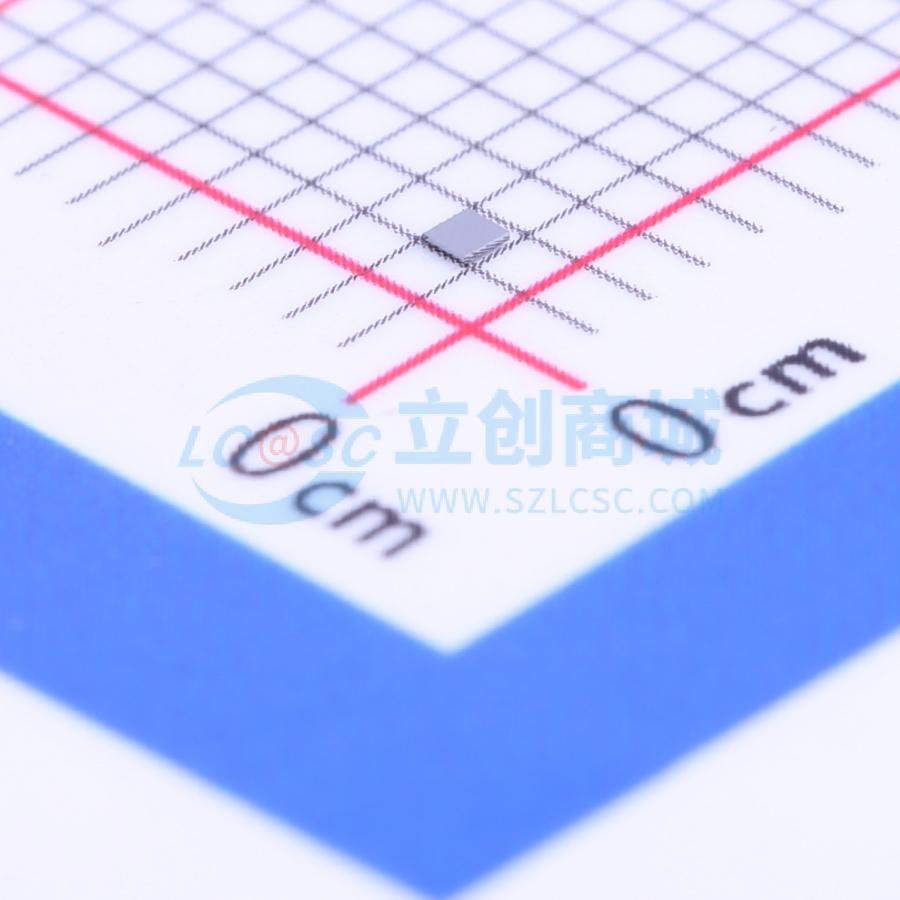

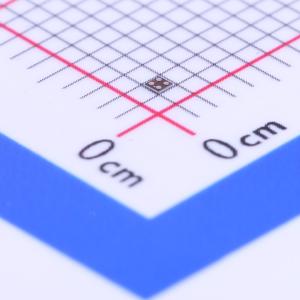

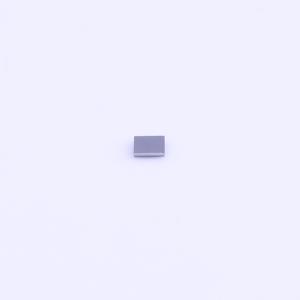

温馨提醒：图片仅供参考，商品以实物为准
TLV70533YFMT
具有低噪声和使能功能的 200mA、高 PSRR、低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV705 具有低噪声和使能功能的 200mA、高 PSRR、低 IQ、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV70533YFMT
- 商品编号
- C134004
- 商品封装
- DSLGA-4(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1MHz) | |
| 压差 | 250mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 35uA | |
| 噪声 | 26.6uVrms | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TLV705系列低压差（LDO）线性稳压器是静态电流低、具有出色的线路和负载瞬态性能的器件。这些器件专为对电源敏感的应用而设计，具备精密带隙基准。误差放大器的典型精度为0.5%。低输出噪声、非常高的电源抑制比（PSRR）和低压差电压，使该系列LDO非常适合各种电池供电的手持设备。所有器件均具备热关断和限流功能，以确保安全。
此外，TLV705系列仅需0.1 μF的有效输出电容即可保持稳定。这一特性使得能够使用具有更高偏置电压和温度降额的低成本电容器。这些器件在零输出负载时也能达到指定的调节精度。TLV705P系列还提供了一个有源下拉电路，可快速泄放输出端电荷。
TLV705和TLV705P系列均提供0.77 mm × 0.77 mm的DSBGA和PicoStar封装，有三种高度可选，非常适合手持应用。
商品特性
- 极低压差：输出电流lOUT = 150 mA时为105 mV，lOUT = 200 mA时为145 mV
- 精度：典型值0.5%
- 低静态电流IQ：35 μA
- 提供0.7 V至4.8 V的固定输出电压可选
- 输入电压VIN范围：2 V至5.5 V
- 高电源抑制比：1 kHz时为70 dB
- 0.1 μF有效电容下保持稳定
- 热关断和过流保护
- 提供超薄（最大高度0.15 mm）PicoStar封装可选
应用领域
- 无线手持设备
- 智能手机
- Zigbee网络
- 蓝牙设备
- 其他锂离子电池供电的手持产品
- WLAN及其他PC附加卡
