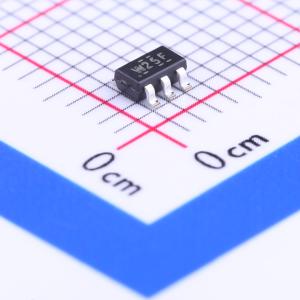

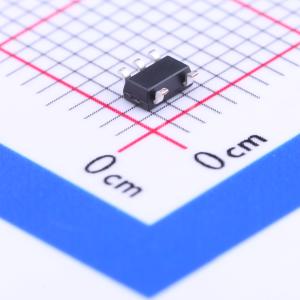

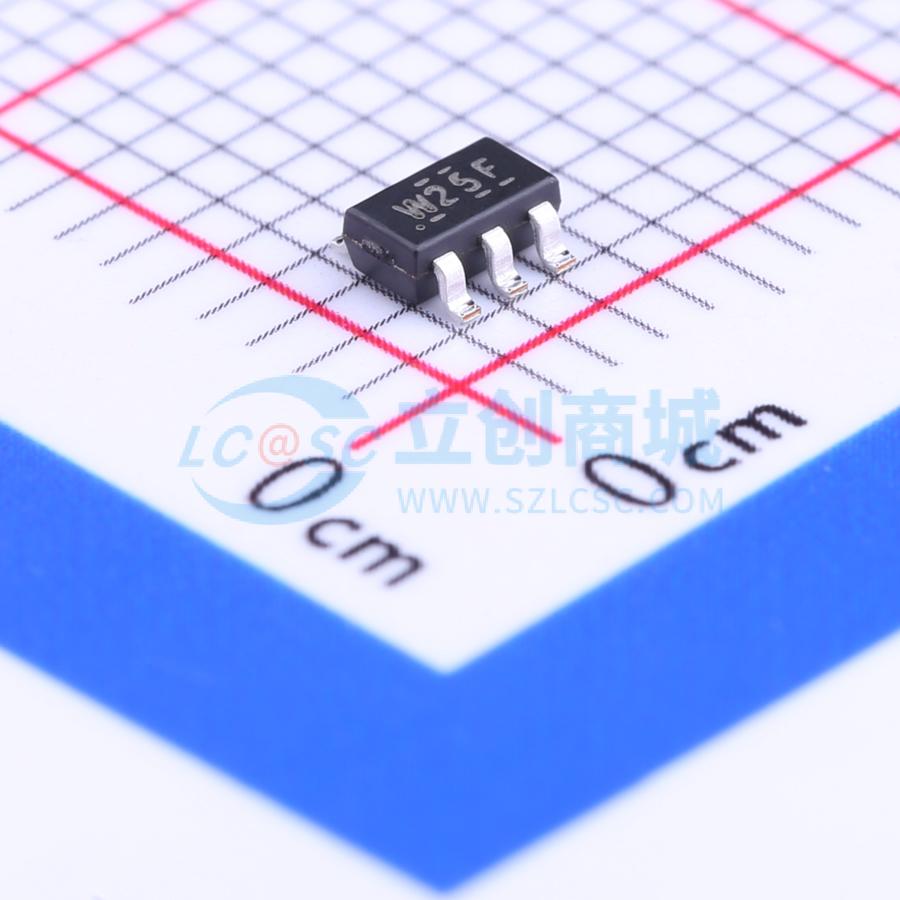

SN74CB3T1G125DBVR
SN74CB3T1G125 单FET总线开关 2.5-V/3.3-V低电压开关带5-V容限电平转换器
- 描述
- 单FET总线开关，支持2.5V和3.3V工作电压，具有5V容限电平转换功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CB3T1G125DBVR
- 商品编号
- C134001
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀单掷(SPST) | |
| 通道数 | 1 | |
| 工作电压 | 2.3V~3.6V | |
| 导通时间(ton) | 6.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 5Ω | |
| 关闭时间(toff) | 9ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 4pF | |
| 传播延迟(tpd) | 250ps |
商品特性
- 输出电压转换跟踪Vcc
- 支持所有数据I/O端口的混合模式信号操作
- 5V输入降至3.3V输出电平转换，使用3.3V Vcc
- 5V/3.3V输入降至2.5V输出电平转换，使用2.5V Vcc
- 5V耐受I/O，无论设备是否通电
- 双向数据流，传播延迟接近零
- 低导通电阻（ron）特性（ron = 5 Ω 典型值）
- 低输入/输出电容，最小化负载（Cio(OFF) = 5 pF 典型值）
- 数据和控制输入提供欠压箝位二极管
- 低功耗（ICC = 20 μA 最大值）
- Vcc工作范围从2.3 V到3.6 V
- 数据I/O支持0至5V信号电平（0.8 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V, 5 V）
- 控制输入可以由TTL或5V/3.3V CMOS输出驱动
- IOFF支持部分断电模式操作
- 锁存性能超过JESD 17规定的250 mA
- ESD性能测试符合JESD 22
- 2000V人体模型（A114-B，II类）
- 1000V充电设备模型（C101）
- 支持数字应用：电平转换、USB接口、总线隔离
- 适用于低功耗便携式设备
