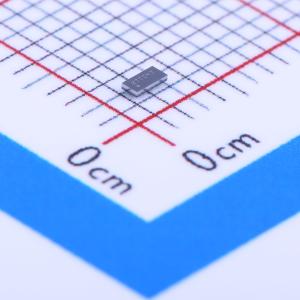

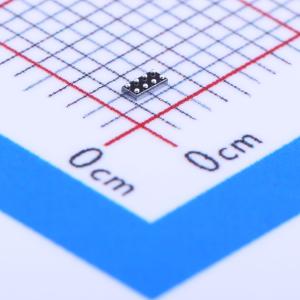

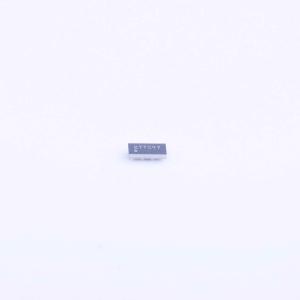

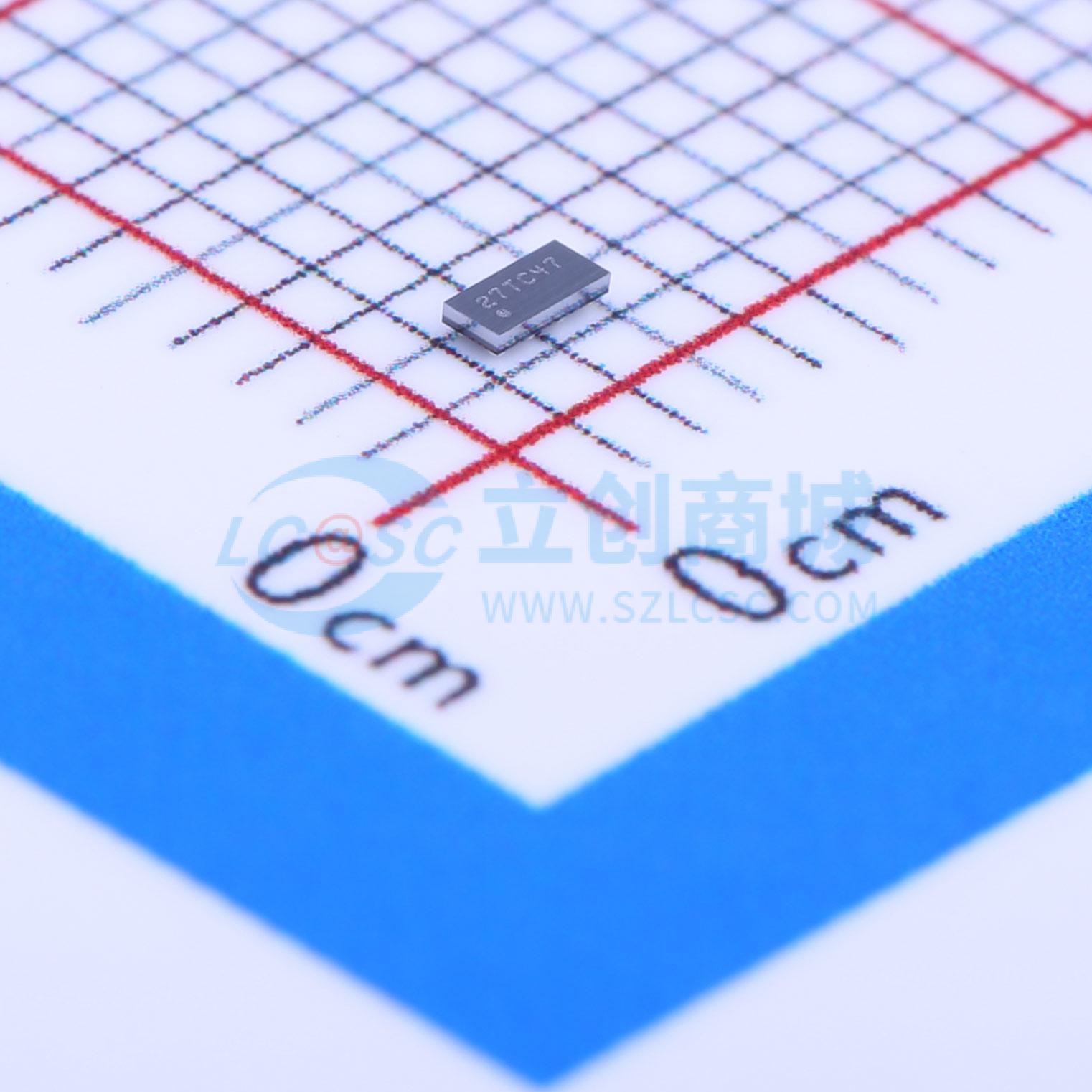

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G53YZPR
SN74LVC2G53YZPR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC2G53 5V、2:1 (SPDT)、单通道、通用模拟开关（采用 NanoFree™ 封装）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G53YZPR
- 商品编号
- C133975
- 商品封装
- DSBGA-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | - | |
| 导通电阻(Ron) | 6.5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 8ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 19.5pF | |
| 带宽 | 215MHz | |
| 传播延迟(tpd) | 600ps |
商品概述
这款单路 2:1 模拟多路复用器/解复用器专为 1.65 V 至 5.5 V CC 工作电压而设计。 SN74LVC2G53 器件可处理模拟和数字信号。该器件允许幅度高达 5.5 V（峰值）的信号双向传输。 NanoFree 封装技术是集成电路封装概念的重大突破，它将裸片直接作为封装。 应用包括信号选通、斩波、调制或解调（调制解调器），以及用于模数和数模转换系统的信号多路复用。
商品特性
- 采用德州仪器 NanoFree 封装
- 1.65 V 至 5.5 V CC 工作电压
- 高开关输出电压比
- 高度线性
- 高速，典型值为 0.5 ns（VCC = 3 V，CL = 50 pF）
- 低导通电阻，典型值为 6.5 Ω（VCC = 4.5 V）
- 闩锁性能符合 JESD 78 标准 II 类，超过 100 mA
应用领域
- 无线设备
- 音频和视频信号路由
- 便携式计算机
- 可穿戴设备
- 信号选通、斩波、调制或解调（调制解调器）
- 用于模数和数模转换系统的信号多路复用
