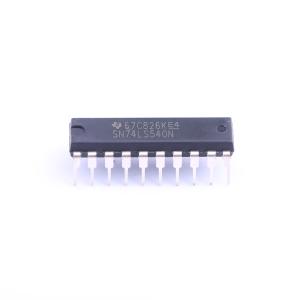

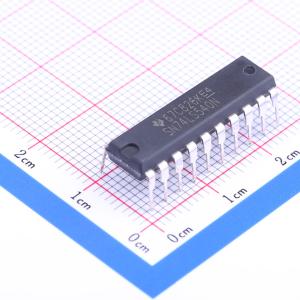

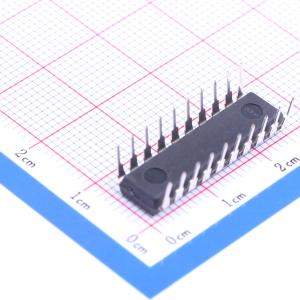

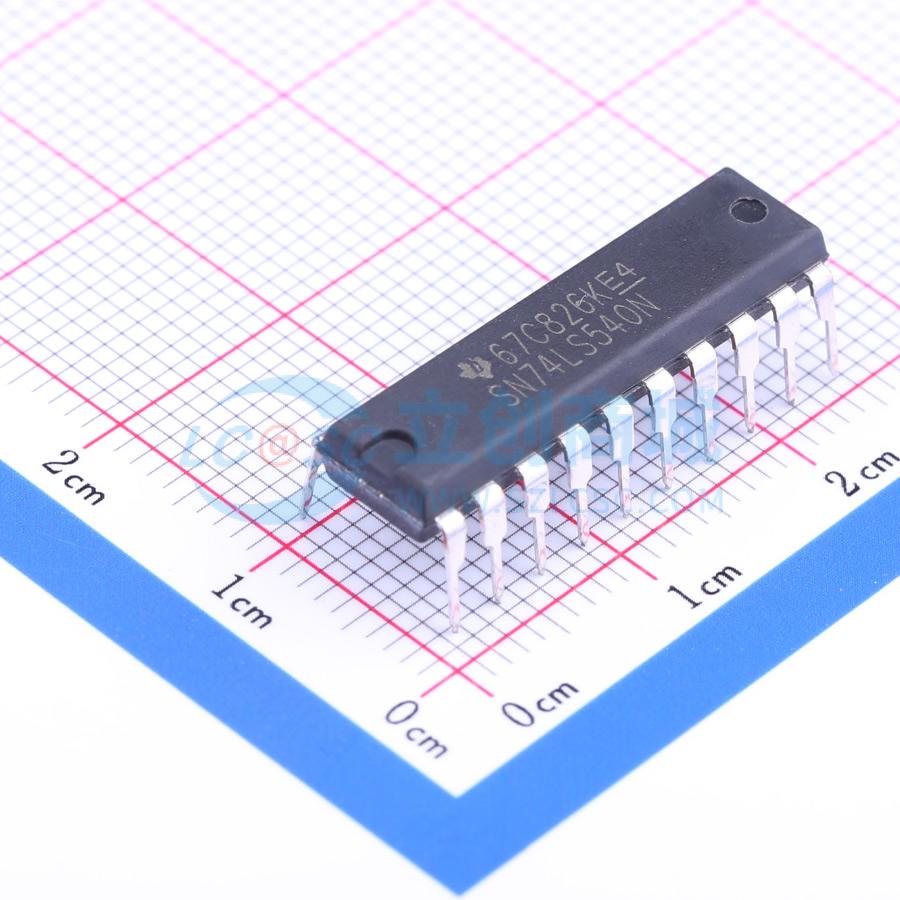

SN74LS540N
SN74LS540N
- 描述
- SN74LS540 具有三态输出的 8 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS540N
- 商品编号
- C133850
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 15mA | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 52mA | |
| 传播延迟(tpd) | 15ns@5V,45pF | |
| 功能特性 | 输出使能 |
商品概述
这些八进制缓冲器和线路驱动器设计具备热门SN54LS240/SN74LS240系列的性能，同时提供输入输出位于封装对侧的引脚排列。这种布置极大地优化了印刷电路板布局。三态控制门是一个2输入或非门，当G1或G2任一为高电平时，所有八个输出均处于高阻态。LS540输出提供反相数据，LS541输出提供同相数据。SN74LS540和SN74LS541的工作温度范围为0℃ 至 70℃。
商品特性
- 三态输出可驱动总线线路或缓冲存储器地址寄存器
- P-N-P输入降低直流负载
- 输入迟滞改善噪声容限
- 数据流直通引脚排列（所有输入均位于输出对侧）
