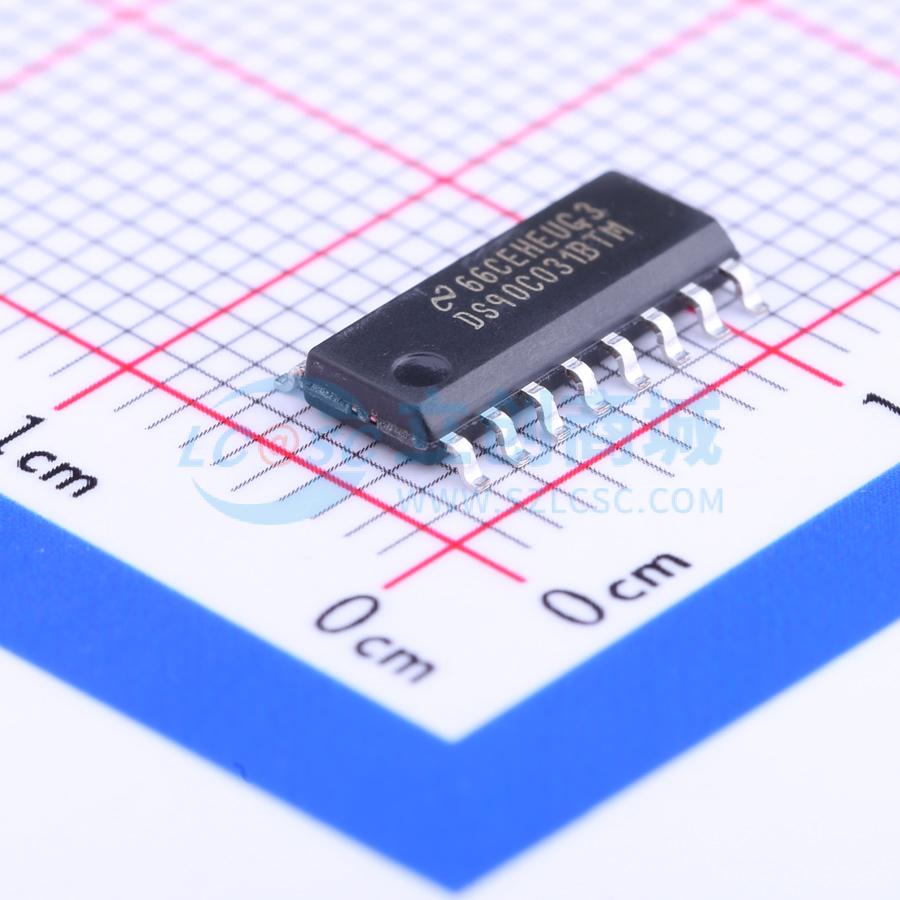

温馨提醒：图片仅供参考，商品以实物为准

DS90C031BTMX/NOPB

LVDS 四通道 CMOS 差分线路驱动器，超低功耗、高数据速率，支持三态功能和断电高阻抗输出

描述: DS90C031B LVDS 四路 CMOS 差分线路驱动器
品牌名称: TI(德州仪器)
商品型号: DS90C031BTMX/NOPB
商品编号: C133857
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

DS90C031B是一款四路CMOS差分线路驱动器，专为需要超低功耗和高数据速率的应用设计。该器件支持超过155.5 Mbps（77.7 MHz）的数据速率，采用低电压差分信号（LVDS）技术。DS90C031B接受TTL/CMOS输入电平，并将其转换为低电压（350 mV）差分输出信号。此外，该驱动器支持三态功能，可用于禁用输出级，关断负载电流，从而使器件降至典型值11 mW的超低空闲功耗状态。此外，DS90C031B提供断电时高阻LVDS输出。该特性可确保VCC不存在时，对LVDS总线线路的负载影响最小。DS90C031B与其配套的线路接收器（DS90C032B）为高速点对点接口应用中的高功率伪ECL器件提供了新的替代方案。

商品特性

155.5 Mbps（77.7 MHz）开关速率
断电时LVDS输出为高阻
±350 mV 差分信号
超低功耗
最大差分偏斜400 ps（5 V，25 ℃）
最大传播延迟3.5 ns
工业级工作温度范围
符合ANSI/TIA/EIA-644 LVDS标准
提供窄体SOIC封装
浮空输入具有故障安全逻辑

应用领域

需要超低功耗、高数据速率的应用
高速点对点接口应用

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	4
	接收器数	0
	工作电压	4.5V~5.5V

	属性	参数值
	数据速率	155.5Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	低功耗待机/失效自动关断；故障安全
