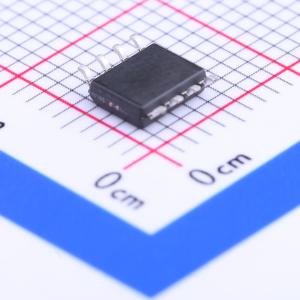

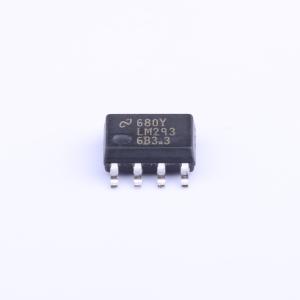

LM2936BM-3.3/NOPB

具有反向电压保护功能的 50mA、60V、低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2936 具有反向电压保护功能的 50mA、60V、低 IQ、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LM2936BM-3.3/NOPB
商品编号: C133851
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

	属性	参数值
	静态电流(Iq)	20uA
	噪声	500uVrms
	特性	带使能；欠压锁定；过热保护；过压保护；过流保护；短路保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

商品概述

LM2936超低静态电流稳压器具有低压差和待机模式下低电流的特点。在100μA负载下，静态电流小于15μA，LM2936非常适合汽车和其他电池供电系统。LM2936保留了低压差稳压器的所有常见特性，包括低压差PNP传输器件、短路保护、反接电池保护和热关断功能。LM2936的最大工作电压限制为40V，工作温度范围为-40°C至125°C，在整个输出电流、输入电压和温度范围内，输出电压容差为±3%。LM2936提供TO - 92通孔封装，以及SOIC - 8、VSSOP、SOT - 223和TO - 252表面贴装封装。

商品特性

LM2936的输入电压（V_IN）工作范围为5.5V至40V
LM2936HV的输入电压（V_IN）工作范围为5.5V至60V
超低静态电流：当输出电流（I_OUT）为100μA时，静态电流（I_Q）≤15μA
固定输出3V、3.3V或5V，输出电流为50mA
初始输出容差为±2%
线路、负载和温度变化时输出容差为±3%
当输出电流（I_OUT）为50mA时，典型压差为200mV
输入电压保护至 - 24V
输入瞬态保护至 - 50V
内部短路电流限制
内部热关断保护
LM2936BM封装提供关断引脚

应用领域

汽车
工业控制
负载点

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	3.3V
	输出电流	50mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)
	压差	400mV@(50mA)
