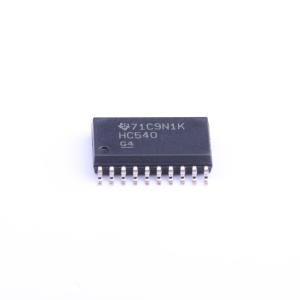

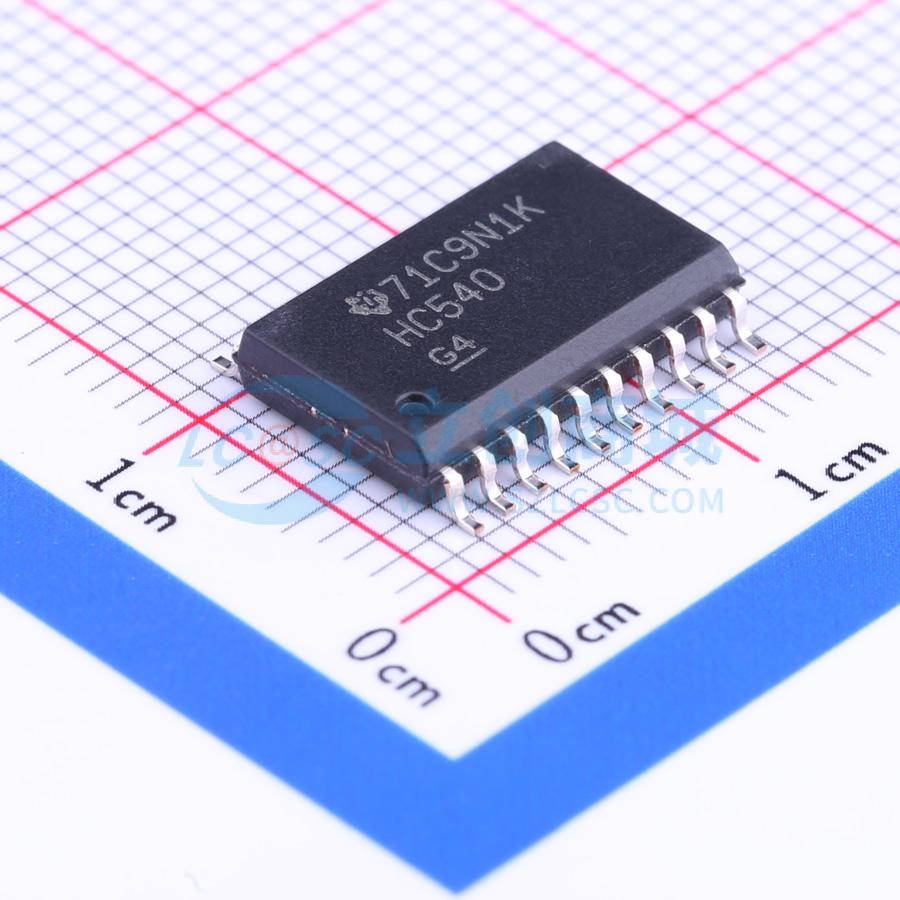

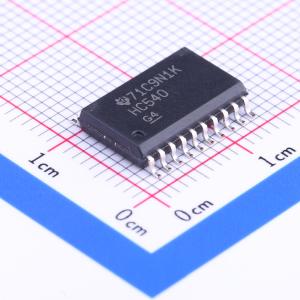

SN74HC540DWR实物图
  • SN74HC540DWR商品缩略图
  • SN74HC540DWR商品缩略图
  • SN74HC540DWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC540DWR

八进制缓冲器和线路驱动器,带三态输出,宽工作电压范围2V至6V

描述
SN74HC540 具有三态输出的 8 通道、2V 至 6V 反相器
品牌名称
TI(德州仪器)
商品型号
SN74HC540DWR
商品编号
C133854
商品封装
SOIC-20-300mil​
包装方式
编带
商品毛重
0.747克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压2V~6V
元件数1
每个元件位数8
通道类型单向
属性参数值
灌电流(IOL)6mA
拉电流(IOH)6mA
系列74HC
工作温度-40℃~+85℃
静态电流(Iq)80uA
传播延迟(tpd)8ns@5V,50pF
功能特性输出使能

商品概述

本产品为八进制缓冲器与线路驱动器,具备HC240系列同类产品的性能,引脚布局为输入和输出分别位于封装的相对两侧,该布局可极大简化印刷电路板布局。三态控制门为2输入或非门,当任意一个输出使能输入为高电平时,所有8个输出都处于高阻抗状态,HC540器件输出反相数据,提供多种封装选择。

商品特性

  • 宽工作电压范围为2V~6V
  • 大电流三态输出可直接驱动总线,最多可驱动15个LSTTL负载
  • 低功耗,最大电源电流Icc为80μA
  • 典型传播延迟tpd为8ns
  • 5V供电条件下输出驱动能力为±6mA
  • 最大输入电流为1μA
  • 采用数据直通引脚布局,所有输入均位于输出的对侧
  • 电源电压最大范围为-0.5V~7V
  • 输入钳位电流最大为±20mA
  • 输出钳位电流最大为±20mA
  • 连续输出电流最大为±35mA
  • 流经VCC或GND的连续电流最大为±70mA
  • 不同封装热阻抗分别为:DB封装70℃/W、DW封装58℃/W、N封装69℃/W、NS封装60℃/W、PW封装83℃/W
  • 存储温度范围为-65℃~150℃
  • 未使用的输入必须接VCC或GND,以保证器件正常工作

应用领域

  • 总线缓冲
  • 线路驱动
