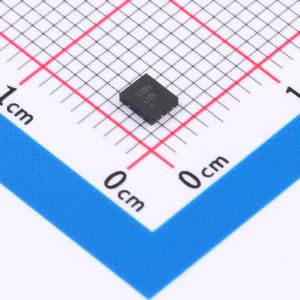

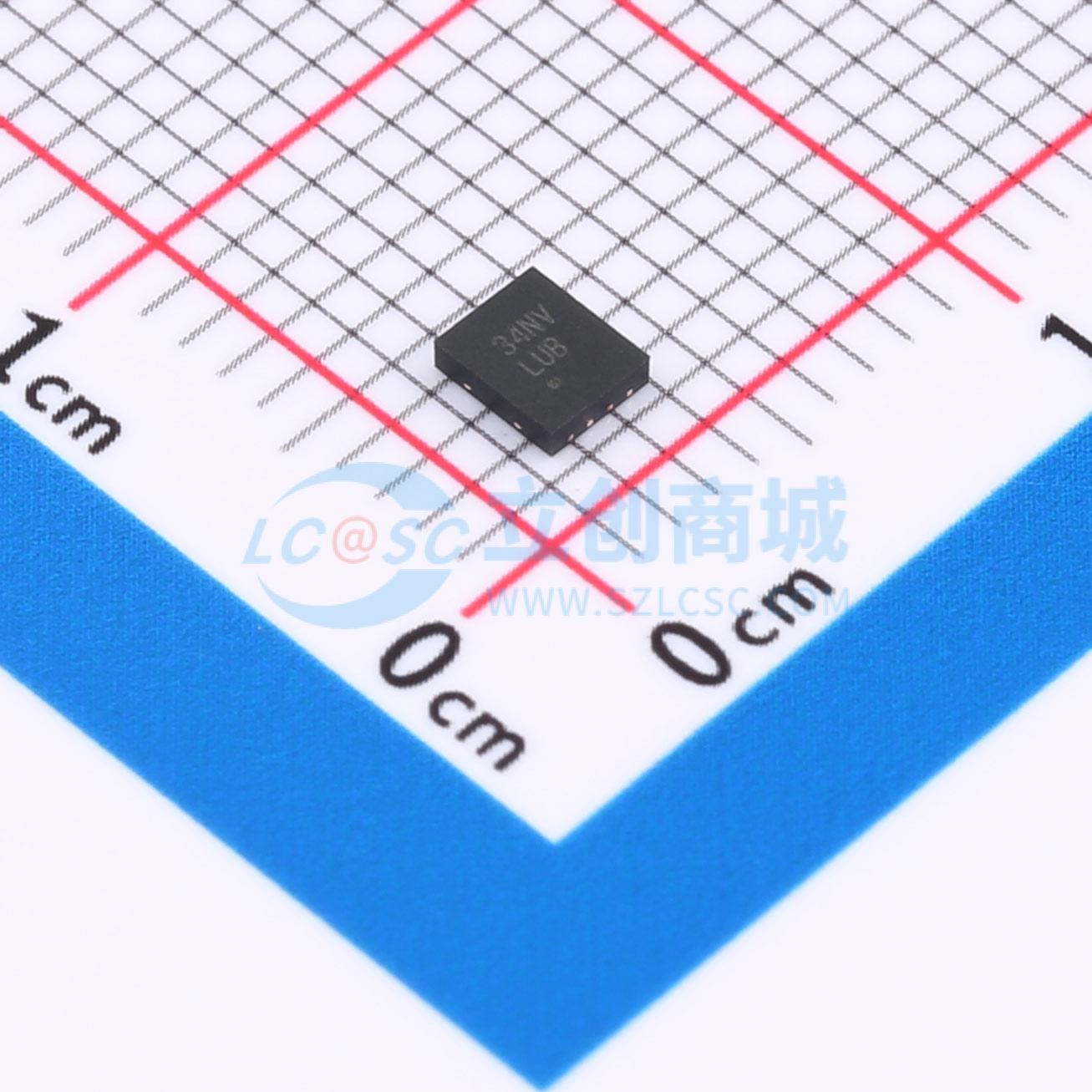

温馨提醒：图片仅供参考，商品以实物为准

LP3982ILD-3.3/NOPB

具有电源正常指示和使能功能的 300mA、高精度、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3982 具有电源正常指示和使能功能的 300mA、高精度、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP3982ILD-3.3/NOPB
商品编号: C133838
商品封装: WSON-8(2.5x3)
包装方式: 编带
商品毛重: 0.088克(g)

商品参数

商品概述

LP3982低压差（LDO）CMOS线性稳压器有1.8V、2.5V、2.82V、3V、3.3V和可调版本。它们可提供300mA的输出电流。LP3982采用8引脚VSSOP封装，引脚和封装与美信（Maxim）的MAX8860兼容。LM3982也有小尺寸WSON封装可供选择。由于LP3982具有关断模式（典型值为1nA）、低静态电流（典型值为90μA）和低LDO电压（典型值为120mV），因此适用于电池供电应用。低压差电压允许通过更接近电池的终了电压运行，从而更充分地利用电池的可用能量。与PNP LDO稳压器相比，LP3982器件的PMOS输出晶体管消耗的驱动电流相对为零。这款PMOS稳压器在小陶瓷电容负载（典型值为2.2μF）下能保持稳定。这些器件还包括稳压故障检测、带隙电压基准、恒流限制和热过载保护功能。

商品特性

2.5V至6V输入范围
与MAX8860引脚、封装和规格兼容
300mA输出电流
300mA时典型压差为120mV
典型静态电流为90μA
典型关断模式电流为1nA
典型电源抑制比（PSRR）为60dB
典型开启时间为120μs
小陶瓷输出电容下稳定
输出电压噪声为7μVRMS（10Hz至100kHz）
过温/过流保护
输出电压容差为±2%
使用WEBENCH电源设计器基于LP3982进行定制设计

应用领域

无线手机
DSP核心电源
电池供电电子设备
便携式信息设备

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	120mV@(300mA)

	属性	参数值
	静态电流(Iq)	90uA
	噪声	37uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
