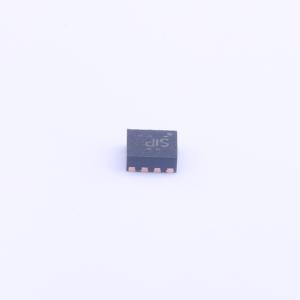

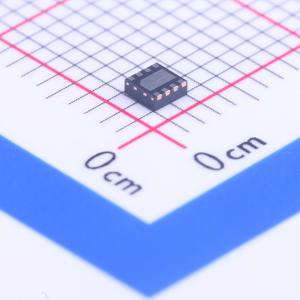

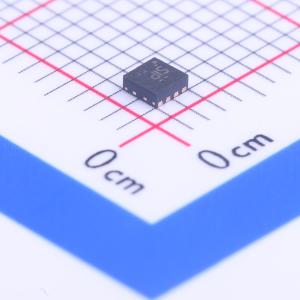

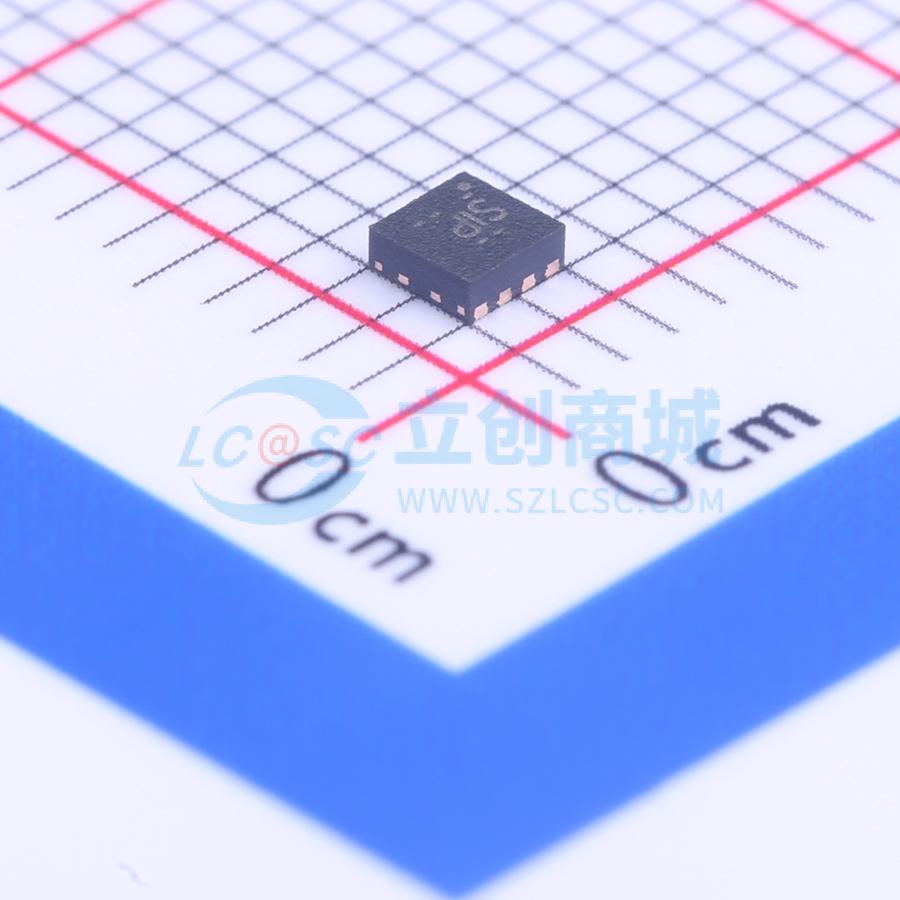

TPS62067QDSGRQ1
3 MHz 2 A 降压转换器,采用2 x 2 SON封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62067-Q1 采用 2×2 SON 封装的 3MHz 2A 汽车类降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62067QDSGRQ1
- 商品编号
- C133820
- 商品封装
- WFDFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.9V~6V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 2A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS62065-Q1和TPS62067-Q1设备是一种高效的同步降压DC-DC转换器。该设备可提供高达2A的输出电流。输入电压范围为2.9V至6V,非常适合从5V或3.3V系统电源轨进行电源转换。TPS62065-Q1和TPS62067-Q1设备以3MHz的固定频率工作,并在轻负载电流下进入节能模式,以在整个负载电流范围内保持高效率。节能模式针对低输出电压纹波进行了优化。对于低噪声应用,可以通过将MODE引脚拉高来强制TPS62065-Q1设备进入固定频率PWM模式。TPS62067-Q1提供开漏电源良好输出。在关断模式下,电流消耗降至5μA,并且内部电路会放电输出电容。TPS62065-Q1和TPS62067-Q1设备经过优化,可以与小型1μH电感器和小容量10μF输出电容配合使用,以实现最小解决方案尺寸和高性能调节。TPS62065-Q1和TPS62067-Q1设备采用小巧的2x2x0.75毫米8引脚WSON封装。
商品特性
- 适用于汽车应用
- AEC-Q100 认证,结果如下:
- 器件温度等级:-40℃ 至 125℃ 的工作结温范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
- VIN 范围从 2.9 V 到 6 V
- 最高可达 97% 的效率
- 省电模式和 3 MHz 固定 PWM 模式
- 电源良好输出
- PWM 模式下的输出电压精度 ±1.5%
- 输出电容放电功能
- 典型 18 μA 静态电流
- 100% 占空比以实现最低压降
- 电压定位
- 时钟抖动
- 支持最大 1 mm 高度的解决方案
- 提供 2 x 2 x 0.75 mm WSON 封装
应用领域
- 负载点调节器
- 汽车POL
- 汽车摄像头模块
- 车载娱乐和导航系统
- ADAS应用
