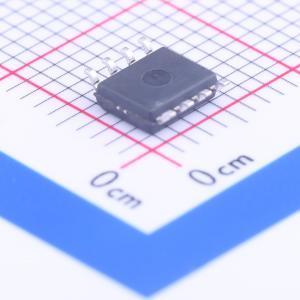

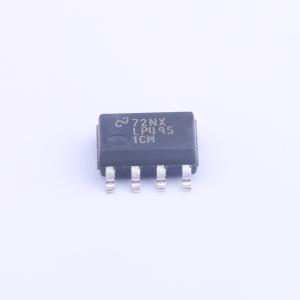

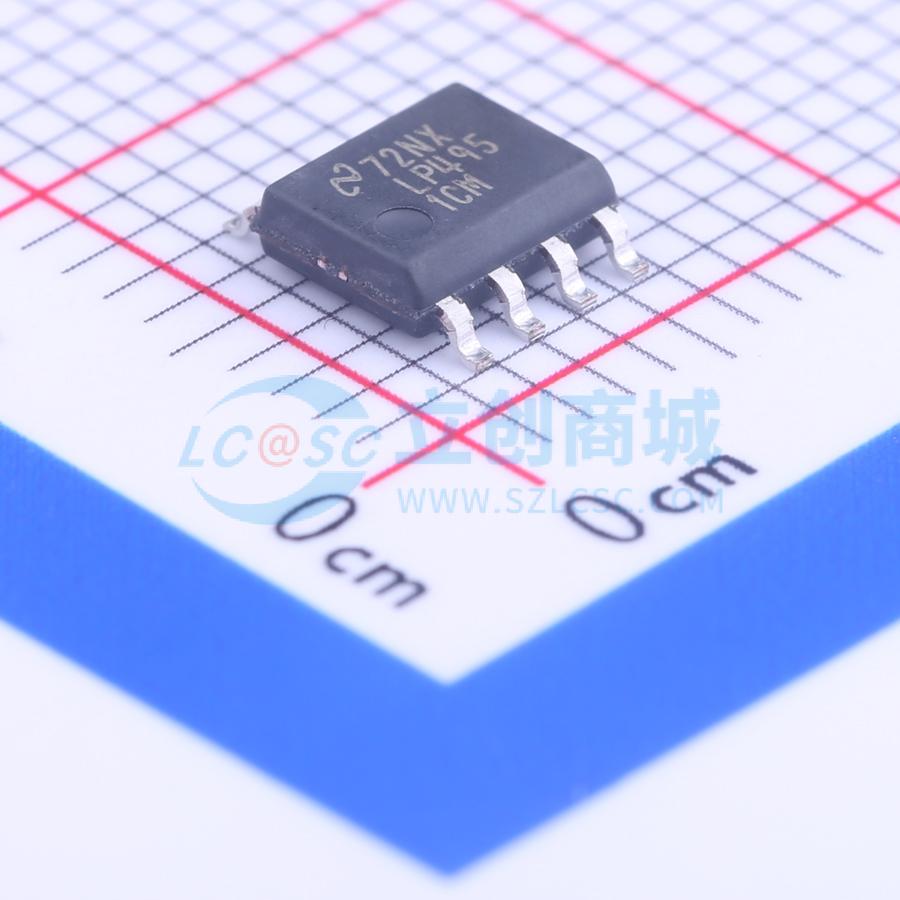

LP4951CM/NOPB

具有电源正常指示和使能功能的 100mA、30V、可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP4951C 具有电源正常指示和使能功能的 100mA、30V、可调节低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP4951CM/NOPB
商品编号: C133787
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

LP4950C和LP4951C是微功耗电压调节器，具有极低的静态电流（典型值75μA）和非常低的压差（轻载时典型值40mV，100mA时典型值380mV）。它们非常适合用于电池供电系统。此外，LP4950C/LP4951C的静态电流在压差状态下仅略有增加，从而延长了电池使用寿命。采用流行的3引脚TO - 92封装的LP4950C与旧款5V调节器引脚兼容。8引脚的LP4951C采用塑料表面贴装封装，提供额外的系统功能。其中一项功能是误差标志输出，用于警告输出电压过低，这通常是由于输入电池电量下降所致。该功能可用于上电复位。另一项功能是逻辑兼容的关断输入，可实现调节器的开关控制。此外，该器件可通过引脚绑定实现5V输出，也可通过外部电阻对将输出电压编程为1.24V至29V。 LP4950C/LP4951C经过精心设计，将所有可能导致误差的因素降至最低。这包括严格的初始容差（典型值0.5%）、极佳的负载和线性调整率（典型值0.05%）以及极低的输出电压温度系数，使该器件可用作低功耗电压基准。

商品特性

规定5V高精度输出
100mA输出电流
极低的静态电流
低压差
极严格的负载和线性调整率
极低的温度系数
可作为调节器或基准使用
仅需1μF电容即可实现稳定
电流和热限制功能
误差标志可警告输出压差情况
逻辑控制电子关断功能
输出电压可在1.24V至29V之间编程

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	30V
	输出电压	1.24V~29V
	输出电流	100mA
	电源纹波抑制比(PSRR)	-
	压差	600mV@(100mA)

	属性	参数值
	静态电流(Iq)	75uA
	噪声	430uVrms
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
