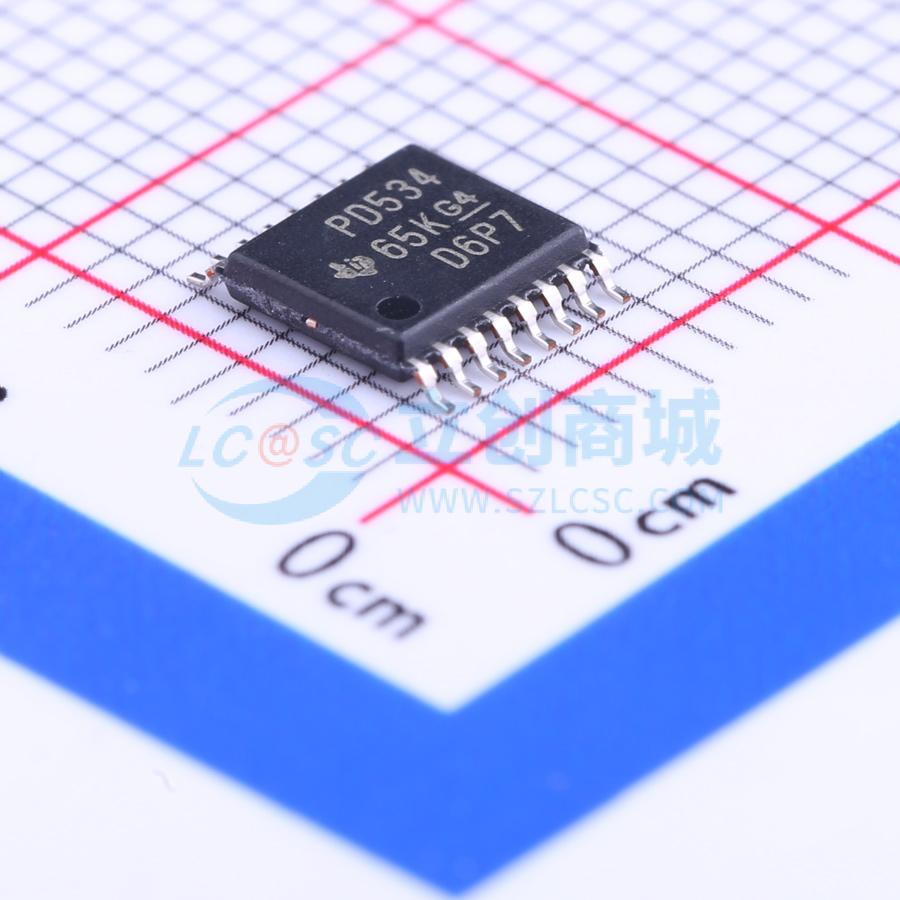

PCA9534PWR

这款适用于两线双向总线（I²C）的8位I/O扩展器专为2.3 V至5.5 V的VCC工作电压而设计。它通过I²C接口[串行时钟（SCL）、串行数据（SDA）]为大多数微控制器系列提供通用远程I/O扩展。 PCA9534由一个8位配置（输入或输出选择）、输入端口、输出端口和极性反转（高电平有效或低电平有效）寄存器组成。上电时，I/O被配置为输入。不过，系统主机可以通过写入I/O配置位将I/O设置为输入或输出。每个输入或输出的数据保存在相应的输入或输出寄存器中。输入端口寄存器的极性可以通过极性反转寄存器进行反转。系统主机可以读取所有寄存器。 系统主机可以在超时或其他异常操作时，利用上电复位功能对PCA9534进行复位，该功能会将寄存器设置为默认状态并初始化I2C/SMBus状态机。 当任何输入状态与其对应的输入端口寄存器状态不同时，PCA9534的漏极开路中断（INT）输出将被激活，用于向系统主机指示输入状态已改变。 INT可以连接到微控制器的中断输入。通过在该线路上发送中断信号，远程I/O可以在其端口有输入数据时通知微控制器，而无需通过I²C总线进行通信。因此，PCA9534可以保持为简单的从设备。 该器件的输出（锁存）具有高电流驱动能力，可直接驱动LED。它的电流消耗较低。 三个硬件引脚（A0、A1和A2）用于编程和改变固定的I²C地址，允许最多八个设备共享同一I²C总线或SMBus。 PCA9534在引脚和I²C地址上与PCF8574兼容。然而，由于PCA9534相对于PCF8574有所改进，因此需要进行软件更改。 PCA9534是PCA9554的低功耗版本。PCA9534与PCA9554的唯一区别在于，PCA9534取消了内部I/O上拉电阻，这在I/O保持低电平时显著降低了待机模式下的功耗。 PCA9534A和PCA9534除了固定的I²C地址不同外，其他方面完全相同。这使得同一I²C总线上最多可以有16个此类设备（每种8个）。

• 最大1 μA的低待机电流消耗
• 漏极开路低电平有效中断输出
• 2.3 V至5.5 V的工作电源电压范围
• 5 V耐压I/O端口
• 400 kHz快速I²C总线
• 三个硬件地址引脚允许I2C/SMBus上最多连接八个设备
• 与PCA9534A配合使用时，I²C/SMBus上最多可连接16个设备
• 输入/输出配置寄存器
• 极性反转寄存器
• 内部上电复位
• 上电时所有通道配置为输入
• 上电无毛刺
• SCL/SDA输入上的噪声滤波器
• 具有高电流驱动最大能力的锁存输出，可直接驱动LED
• 闩锁性能超过JESD 78 II类标准的100 mA
• ESD保护超过JESD 22 - 2000 V人体模型（A114 - A）、200 V机器模型（A115 - A）、1000 V带电器件模型（C101）
