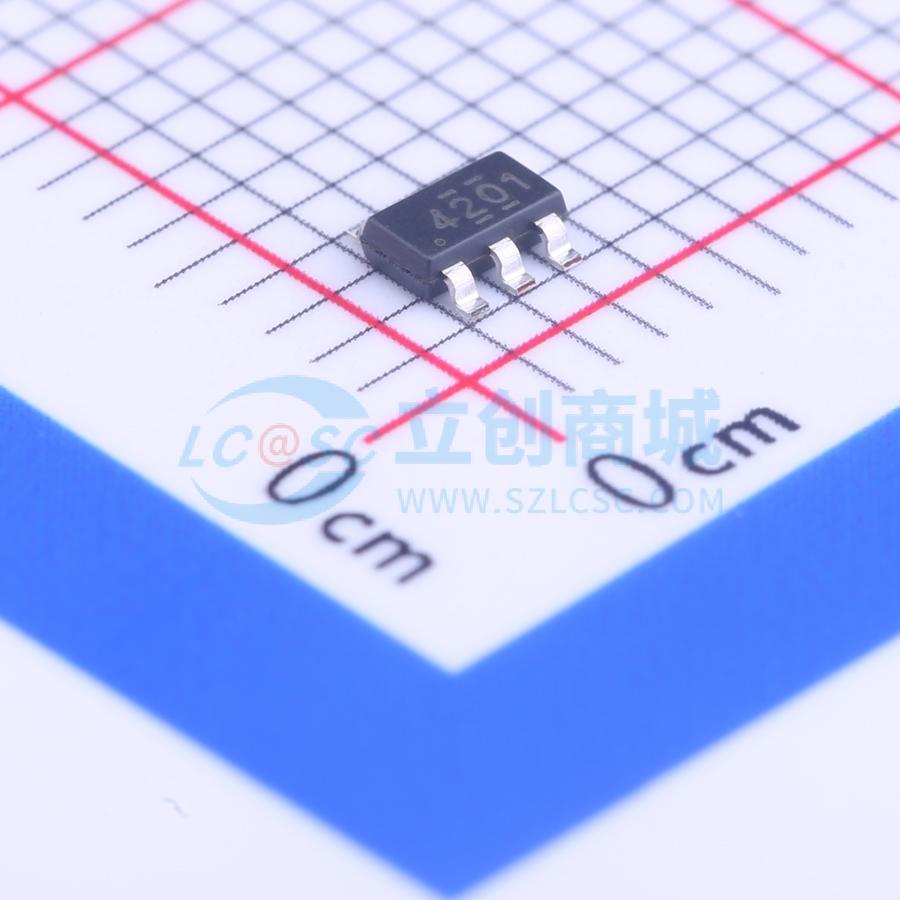

温馨提醒：图片仅供参考，商品以实物为准
TPS564201DDCT
4.5V至17V输入，4A同步降压电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS564201是一款简单易用的4A同步降压转换器,采用SOT-23封装。该器件支持D-CAP2模式控制,具有快速瞬态响应和低待机电流。输入电压范围为4.5V至17V,输出电压范围为0.76V至7V,开关频率为560kHz。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS564201DDCT
- 商品编号
- C133805
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 760mV~7V | |
| 输出电流 | 4A | |
| 开关频率 | 560kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 510uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS564201是一款采用SOT - 23封装的简单易用的4A同步降压转换器。 该器件经过优化，可使用最少的外部元件，并实现低待机电流。 这些开关模式电源（SMPS）器件采用D - CAP2模式控制，提供快速瞬态响应，支持低等效串联电阻（ESR）输出电容，如特种聚合物电容和超低ESR陶瓷电容，无需外部补偿元件。 TPS564201工作在脉冲跳跃模式，在轻载运行时保持高效率。TPS564201采用6引脚1.6mmx2.9mm SOT（DDC）封装，规定的结温范围为 - 40℃至125℃。
商品特性
- TPS564201 4A转换器，集成50mΩ和22mΩ FET
- 具有快速瞬态响应的D - CAP2™模式控制
- 输入电压范围：4.5V至17V
- 输出电压范围：0.76V至7V
- 脉冲跳跃模式
- 560kHz开关频率
- 低关断电流小于5μA
- 反馈电压精度1.6%（25℃）
- 可从预偏置输出电压启动
- 逐周期过流限制
- 打嗝模式过流保护
- 非锁存欠压保护（UVP）和热关断保护（TSD）
- 固定软启动时间：1.0ms
- 使用WEBENCH®电源设计器为TPS564201创建定制设计
应用领域
- 数字电视电源
- 高清蓝光光盘播放器
- 家庭网络终端
- 数字机顶盒（STB）
- 监控
