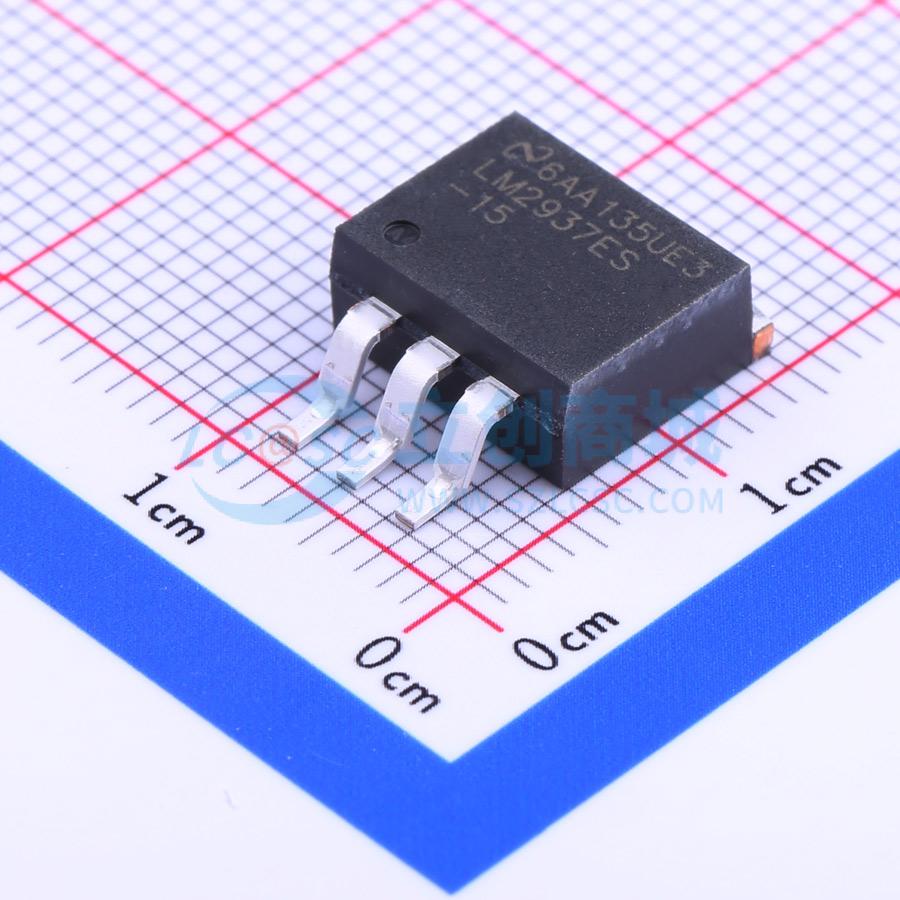

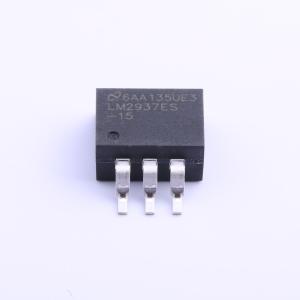

LM2937ES-15/NOPB

500mA、26V、高 PSRR、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2937 500mA、26V、高 PSRR、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LM2937ES-15/NOPB
商品编号: C133807
商品封装: TO-263-3
包装方式: 管装
商品毛重: 1.944克(g)

商品参数

商品概述

LM2937是一款正电压稳压器，能够提供高达500 mA的负载电流。采用PNP功率晶体管，具有低压差电压特性。当负载电流为500 mA时，为使输出保持稳压，所需的最小输入输出电压差通常为0.5 V（在整个工作温度范围内，确保最大为1 V）。当输入输出电压差大于3 V时，采用特殊电路可将静态电流降至最低，在满载500 mA负载电流下，静态电流通常仅为10 mA。 LM2937需要一个输出旁路电容来确保稳定性。与大多数低压差稳压器一样，该电容的ESR仍然是一个关键的设计参数，但LM2937包含特殊的补偿电路，可放宽ESR要求。该器件在所有低于2 Ω的ESR下都能保持稳定，这允许使用低ESR贴片电容。 LM2937非常适合汽车应用，它能保护自身和任何负载电路免受电池反接、双电池启动以及高达60 V / -50 V负载突降瞬变的影响。还内置了常见的稳压器功能，如短路和热关断保护。

商品特性

在 -40℃至125℃的温度范围内完全符合规格要求
输出电流超过500 mA
在所有工作条件下，输出调整精度为±5%
在额定满载电流下，典型压差电压为0.5 V
输出电容ESR范围宽，最高可达3 Ω
内置短路和热过载保护
电池反接保护
60 V输入瞬态保护
镜像插入保护

应用领域

汽车
工业控制
负载点稳压

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	15V
	输出电流	500mA
	压差	1V

	属性	参数值
	静态电流(Iq)	2mA
	噪声	450uVrms
	特性	短路保护；过压保护；过热保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
