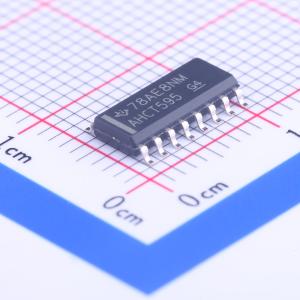

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT595DR
三态输出 8位串行至串行或并行移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT595 具有三态输出寄存器的 8 位移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT595DR
- 商品编号
- C133793
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 115MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74AHCT | |
| 传播延迟(tpd) | 10.5ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 8mA | |
| 分辨率(位) | 8 | |
| 输入类型 | TTL兼容CMOS | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
SNx4AHCT595为带三态输出寄存器的8位移位寄存器，器件内部包含一个8位串行输入并行输出移位寄存器，移位寄存器输出接入一个8位D型存储寄存器，移位寄存器时钟SRCLK与存储寄存器时钟RCLK均为上升沿触发。
商品特性
- 输入兼容TTL电压
- 支持8位串行输入、并行输出移位
- 移位寄存器带有直接清零功能
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能超过JESD 22规范，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
应用领域
- 网络交换机
- 电力基础设施
- 个人电脑和笔记本电脑
- LED显示屏
- 服务器
